Stopień wodny elektrowni Wrzeszczyn jest to drugi stopień zbiornikowy o stałym piętrzeniu na rzece Bóbr poniżej Jeleniej Góry. Powyżej niego znajduje się zbiornik Bukówka oraz zbiornik elektrowni wodnej Bobrowice I. Poniżej leży zbiornik stopnia wodnego Pilchowice I.

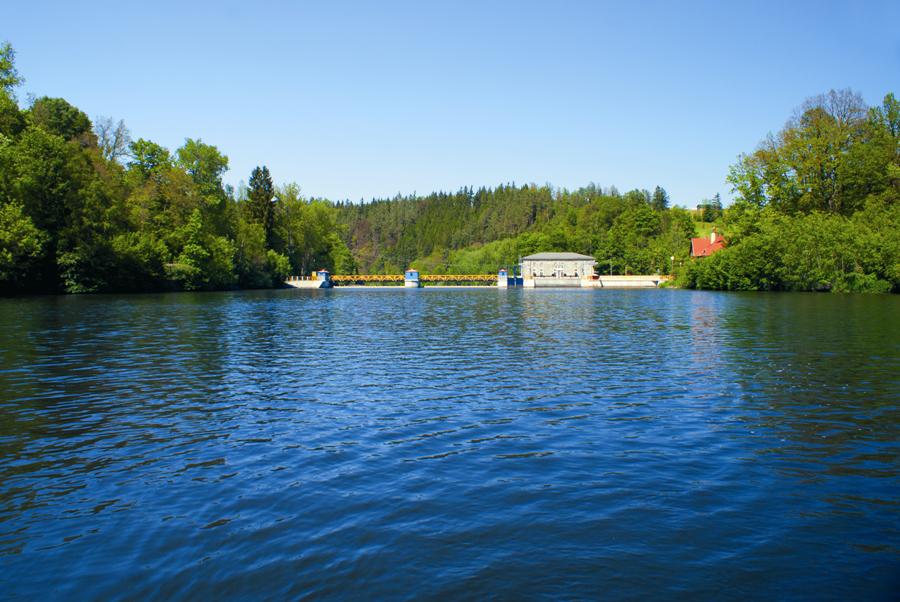

Obiekt posiada zbiornik energetyczny o wyrównaniu dobowym. Elektrownia wodna Wrzeszczyn to pierwsza na terenie Kotliny Jeleniogórskiej elektrownia, w której zainstalowano turbiny systemu Kaplana, opracowane przez Victora Kaplana z Brna. Pierwszą tego typu turbinę zbudowała w 1919 roku firma Storek, ale ich masową produkcję, cztery lata później w 1923 roku, uruchomiła firma J.M. Voith.

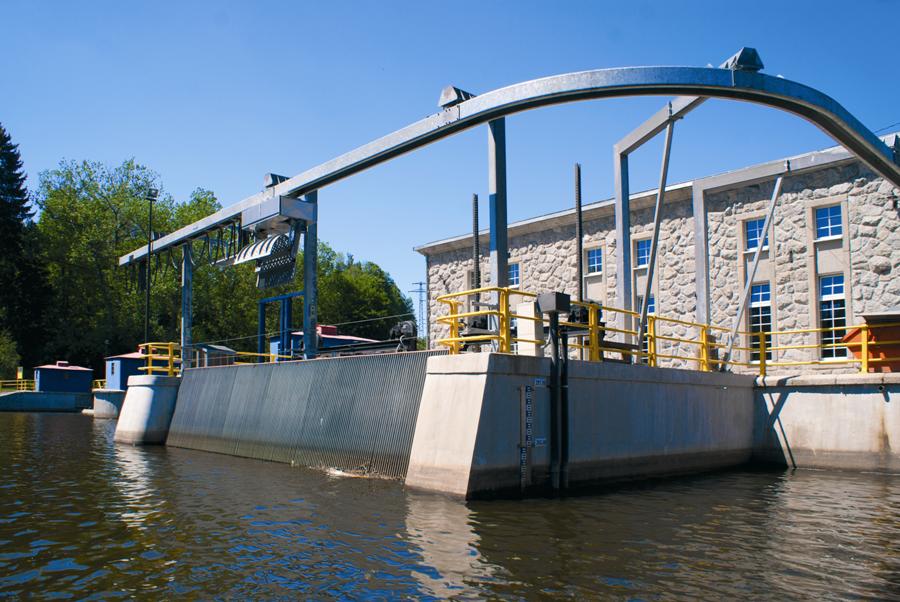

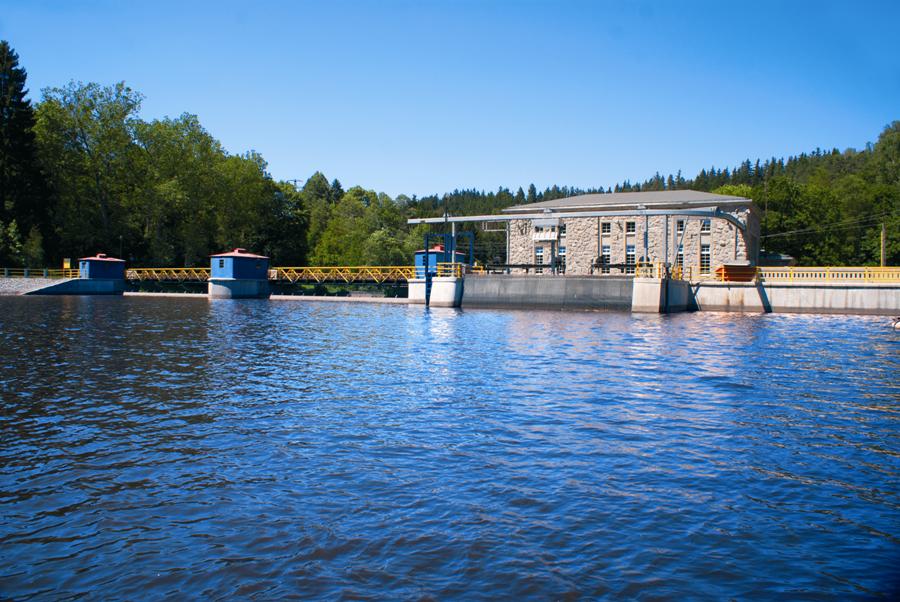

Turbiny Kaplana okazały się doskonałym modelem do stosowania na stopniach wodnych o małych spadach i rzekach o nieregularnych przepływach wody. Do Polski trafiły w 1926 roku, kiedy to zostały zainstalowane w elektrowni wodnej w Gródku. O kształcie elektrowni wodnej Wrzeszczyn decyduje jaz dwuprzęsłowy z mostem jazowym i usytuowanie budynku w przedłużeniu skrzydła jazu. Napędy i układ sterowania umieszczono w filarach jazu, przegradzającego rzekę. O wartościach historyczno-technicznych tego obiektu świadczy nie tylko kształt budowli hydrotechnicznych tworzących zbiornik i oryginalne wyposażenie siłowni energetycznej, ale również architektura kształtowana w duchu funkcjonalizmu i modernizmu.
Lokalizacja
Architektura
Zobacz galerię zdjęć elektrowni wodnej
-
Parametry jazu i zbiornika
Km rzeki Bóbr 203+750 Wysokość [m] 19 Długość w koronie [m] 94 Szerokość u podstawy w [m] 20 Szerokość w koronie w [m] 4 Pojemność zbiornika w [mln m3] 1,75 Powierzchnia zbiornika w [ha] 40 Długość zbiornika w [km] 4 -

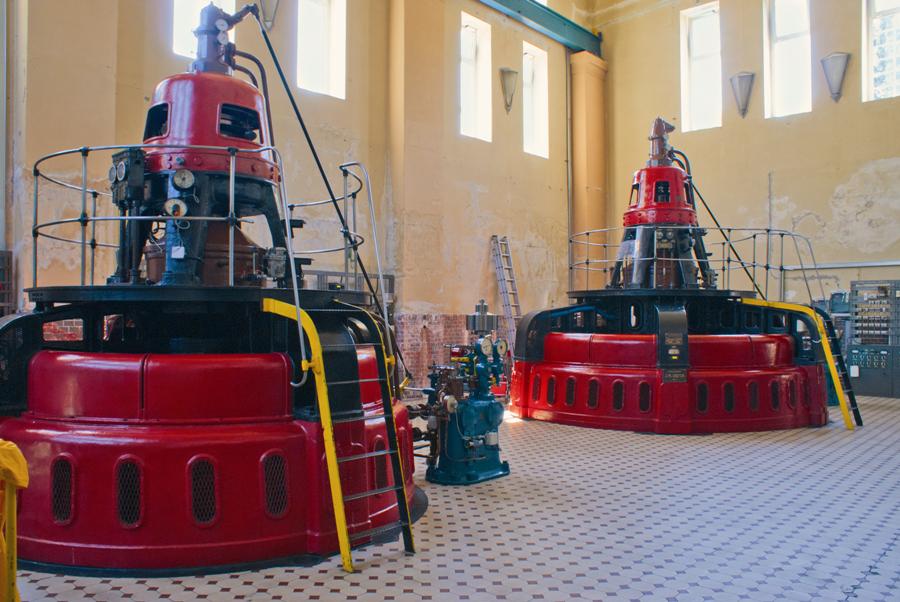

Dane Turbozespołu Nr 1 Nr 2 TURBINA Rok budowy 1927 1927 Typ Kaplan Kaplan Wytwórca Voith Voith Moc instalowana [kW] 3238 1472 Natężenie przepływu [m3/s] 26,0 11,75 Spad [m] 15,5 15,5 Prędkość obrotowa [obr/min] 214 300 GENERATOR
Rok budowy 1927/2014 1927 Typ synchroniczny synchroniczny Wytwórca SWSW/DFME SSW Moc [kVA] 4400 1950 Współczynnik mocy 0,7 0,7 Napięcie [kV] 10,5 10,5 Prędkość obrotowa [obr./min] 214 300
