Lokalizacja

W odległości ok. 8 km od Bolesławca usytuowany jest stopień wodny elektrowni wodnej Włodzice.

Historia

Elektrownia wybudowana została w latach 1933 – 1934.

Charakterystyka

Woda do turbin prowadzona jest kanałem derywacyjnym, otwartym o długości 240 m.

Poznaj naszą elektrownię

Włodzice znajdują się w centralnej części niecki północno-sudeckiej, na terenie Pogórza Kaczawskiego. Charakterystyczną cechą krajobrazu są niezbyt wysokie pagórki rozciągające się w kierunku równoleżnikowym lub północno – zachodnim, oraz szerokie, głęboko wcięte doliny rzeczne.

Na stopień wodny składają się:

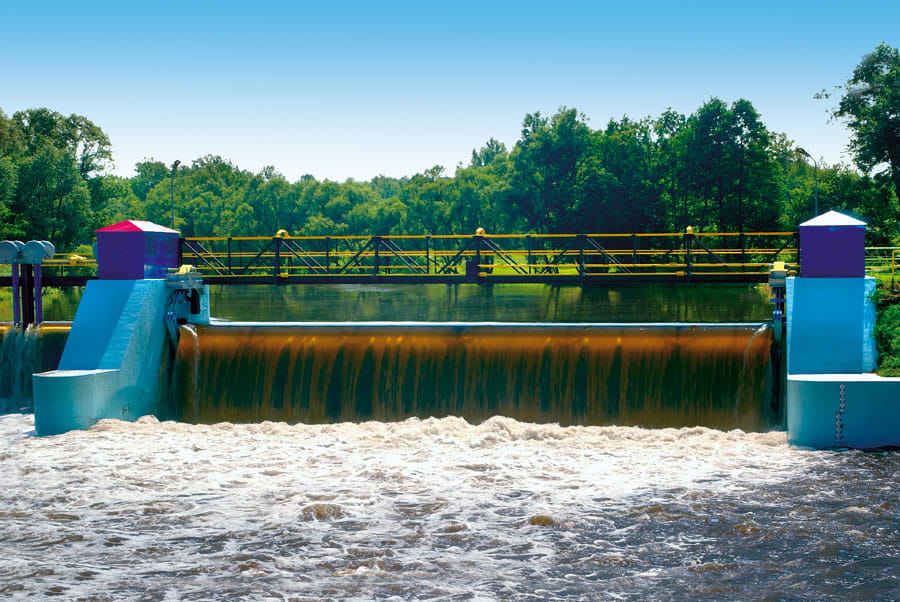

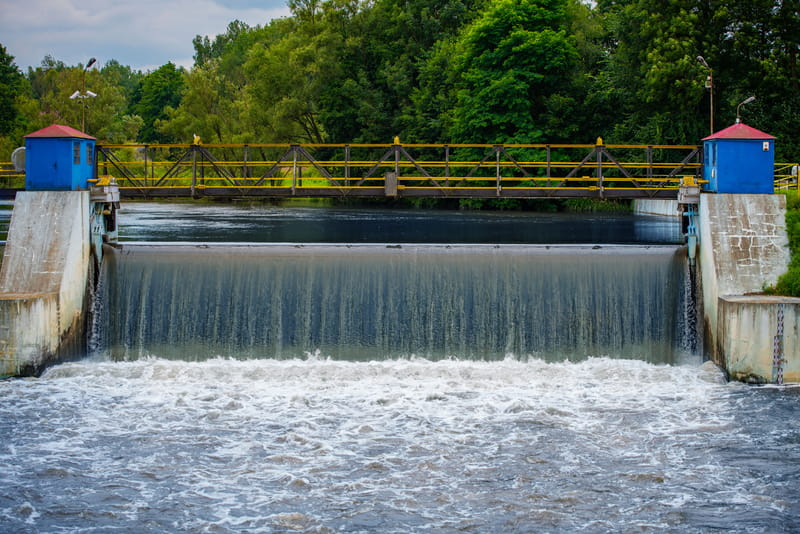

Jaz piętrzący wodę Ujęcie wody do kanału dopływowego Kanał dopływowy Budynek elektrowni wodnej w którym zainstalowano dwie turbiny Kaplana z generatorami pionowymi, synchronicznymi firmy Siemens. Upust płuczący przy elektrowni Kanał odpływowy z elektrowni

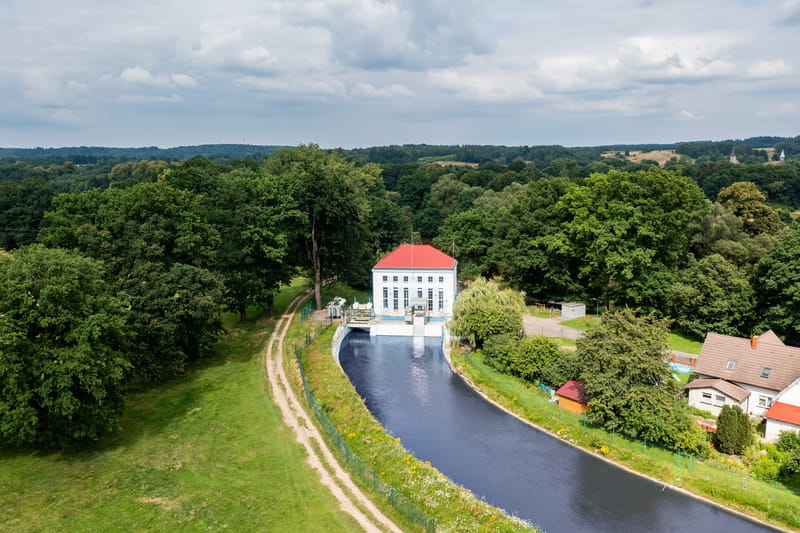

Elektrownia wybudowana została w latach 1933 – 1934 jako typowy stopień energetyczny w ramach programu kaskadowej zabudowy środkowego biegu rzeki Bóbr. Uruchomiono ją 25 lutego 1935 roku. Woda do turbin prowadzona jest kanałem derywacyjnym, otwartym o długości 240 m.

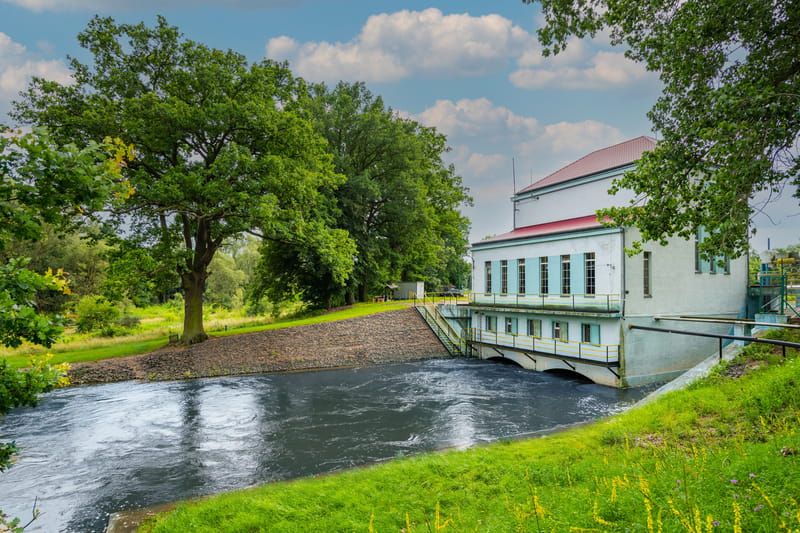

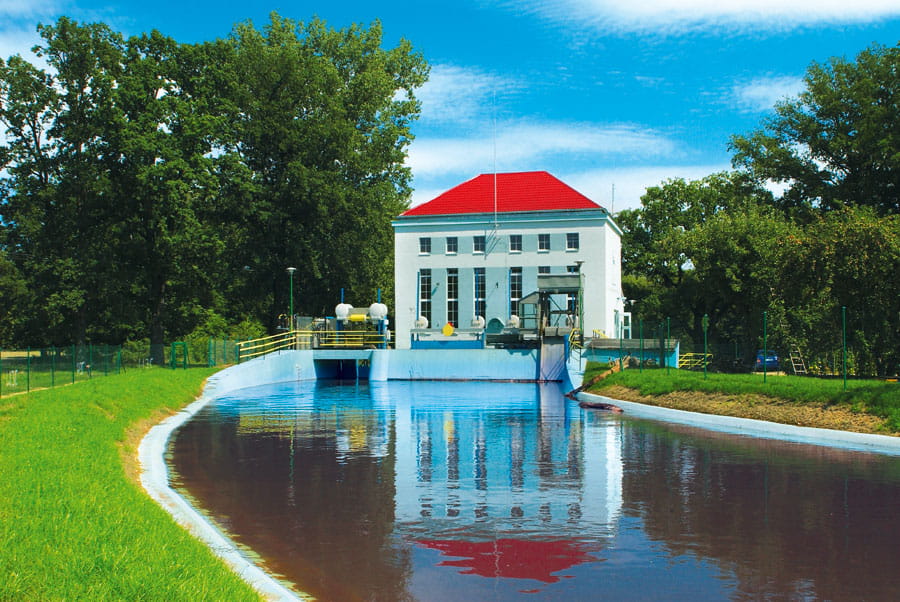

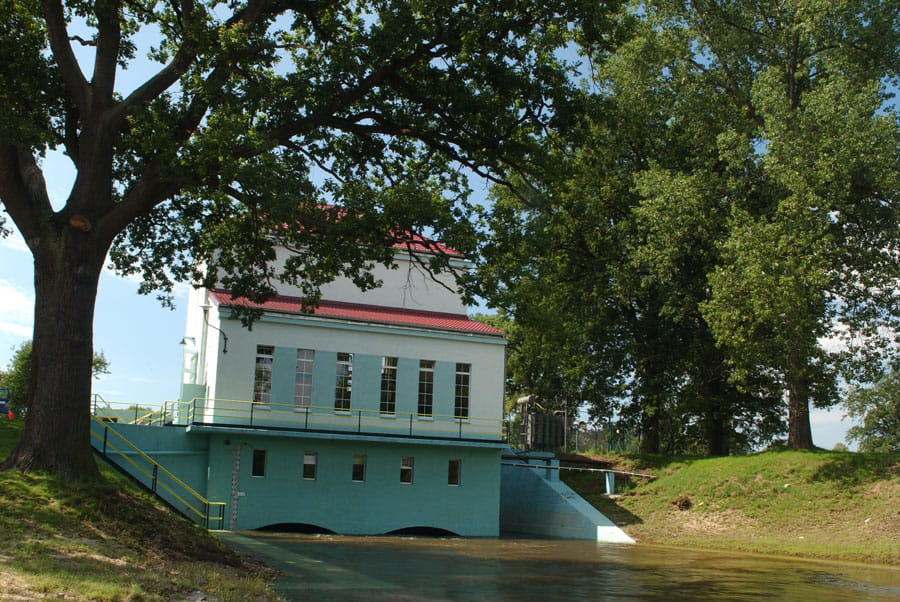

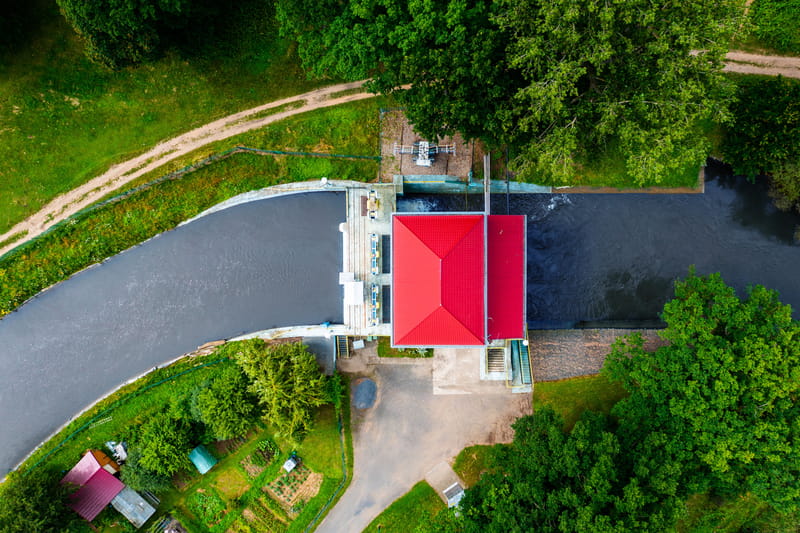

Dawne ujęcie wody dla młyna znajdowało się z lewej strony wlotu do kanału roboczego elektrowni, przy lewym brzegu rzeki. Obecnie jedynym celem spiętrzenia jest produkcja energii elektrycznej. Budynek elektrowni wodnej usytuowano pomiędzy kanałem dopływowym a kanałem odpływowym. Inwestycję zrealizowano według projektu wrocławskiego architekta Georga Wolffa.

Do dziś w elektrowni funkcjonuje oryginalne wyposażenie turbinowe: dwie turbiny Kaplana (prod. J.M. Voith z 1934 r.) oraz generatory pionowe, synchroniczne firmy Siemens (również z 1934 roku). Przy budowlach hydrotechnicznych zachowano oryginalne mechanizmy i układy sterowania zasuwami jazu, komór turbinowych oraz klapy.

Przez długi czas spiętrzaną tutaj wodę wykorzystywano do napędu młyna wodnego, znajdującego się w miejscowości Włodzice Małe. Aktualnie urządzenia wodne młyna są nieczynne, a kanał do młyna został zasypany na całej swojej długości.

Zdjęcia elektrowni

Zobacz galerię zdjęć naszej elektrowni wodnej Włodzice

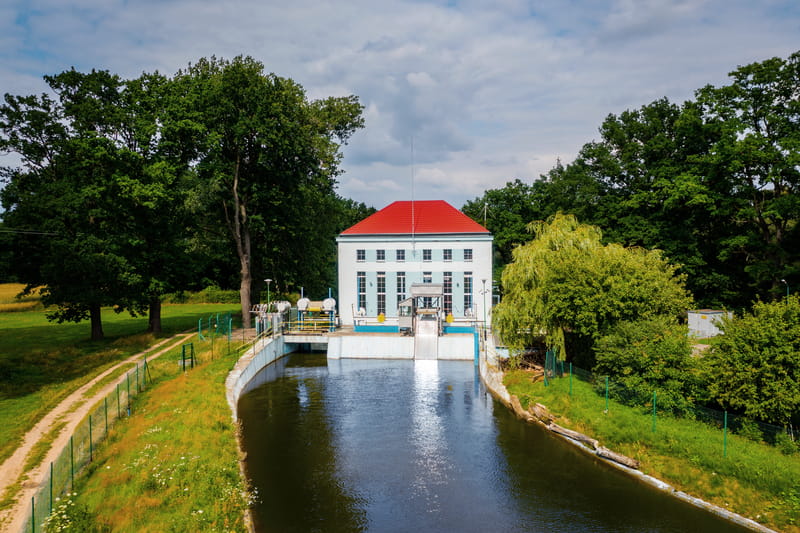

Budynek elektrowni wodnej od strony górnej wody

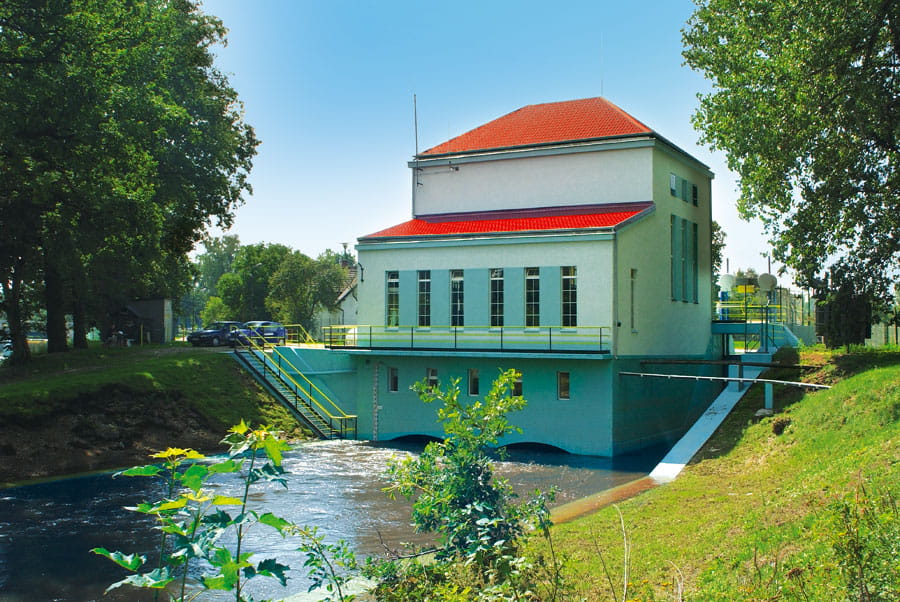

Budynek elektrowni wodnej od strony dolnej wody

/ 9

Pobierz plik ()

Dane techniczne

Dane Turbozespołu	Nr 1	Nr 2
TURBINA
Rok budowy	1934	1934
Typ	Kaplan	Kaplan
Wytwórca	Voith	Voith
Moc instalowana [kW]	519	519
Natężenie przepływu [m³/s]	10,4	10,0
Spad [m]	6,3	6,3
Prędkość obrotowa [obr/min]	250	250
GENERATOR
Rok budowy	1934	1934
Typ	synchroniczny	synchroniczny
Wytwórca	SSW	SSW
Moc [kVA]	720	720
Współczynnik mocy	0,7	0,7
Napięcie [kV]	10,5	10,5
Prąd [A]	38	38
Prędkość obrotowa [obr./min]	250	250
