Elektrownia wodna Pilchowice I

Prace przy budowie stopnia wodnego rozpoczęły się już w 1903 roku.

Lokalizacja

Na rzece Bóbr w miejscowości Pilchowice.

Historia

16 listopada 1912 roku nastąpiło oficjalne otwarcie zapory przez ówczesnego Cesarza Wilhelma II, który do Pilchowic dojechał pociągiem, aby odsłonić pamiątkową tablicę mówiącą o tragicznej powodzi z 1897 roku.

Charakterystyka

W elektrowni zainstalowano 6 turbin Francisa.

Widok z lotu ptaka na zaporę i budynek elektrowni

Poznaj naszą elektrownię

Po podjęciu decyzji o uruchomieniu programu przeciwpowodziowego chroniącego Zachodnie Sudety niezwłocznie przystąpiono do pracy. W ciągu kolejnych lat dokonano niezbędnych pomiarów, wykonano projekty, a następnie zbudowano: progi, zapory przeciwpowodziowe, mury oporowe potoków górskich, jazy. Ze względu na dogodną lokalizację (miejsce budowy z obu stron otaczają góry, z prawej strony Góra Zamkowa wznosząca się na wysokość 350 m n.p.m., a z lewej bazaltowy cypel góry Korzec wysoki na 438 m n.p.m.) jeden ze zbiorników postanowiono umieścić na terenie dzisiejszych Pilchowic na rzece Bóbr.

Oprócz budowy systemu zabezpieczeń przed powodziami, zaplanowano także zbudowanie elektrowni wodnych, które miały zelektryfikować okolicę. Planowano zbudowanie linii kolejowej łączącej Jelenią Górę, Wleń oraz Lwówek Śląski. Początkowo miała ona służyć jedynie do transportowania materiałów budowlanych, a w kolejnych latach koszt jej budowy miał zwrócić się poprzez transportowanie węgla kamiennego z Wałbrzycha.

W 1903 roku rozpoczęto prace przy budowie stopnia wodnego w Pilchowicach I. Pierwszym etapem, po przeprowadzeniu prac geologicznych, było zbudowanie kanału odprowadzającego wodę z rzeki Bóbr. Aby tego dokonać, robotnicy musieli zbudować przegrody wzdłuż Bobru. Prace trwały ponad rok. W tych latach nie dysponowano specjalistycznym sprzętem ciężkim. Ówcześnie dostępne wiertarki, maszyny parowe, pompy wodne czy lokomotywy kolejki wąskotorowej – choć niewątpliwie pomocne ustępowały miejsca na budowie łatwiej dostępnym najprostszym narzędziom: kilofom, łopatom, taczkom.

Były okresy kiedy przy budowie sztucznego zbiornika zaporowego, stanowiącego w okolicach Jeleniej Góry największe zalewisko – pracowało 750 osób. Tysiące ton ziemi i skał z okolicznych wzgórz zostało przeniesionych siłą mięśni ludzkich. Wcześniej trzeba było usunąć drzewa, nieliczne budynki ówczesnej fabryki papieru, zniwelować teren.

Do zapory w Pilchowicach dojechać można drogą łączącą Jelenią Górę z Wleniem. Zaraz za kamiennym wiaduktem kolejowym należy skręcić w lewo, następnie jadąc prosto po kilku minutach dojedziemy do rozgałęzienia drogi; zakręcając w prawo dojedziemy do elektrowni, natomiast jadąc dalej prosto i pod górę dojedziemy na koronę zapory.

Kilka słów o historii elektrowni

W styczniu 1904 roku rozpoczęto drążenie tunelu pod Górą Zamkową. Na wysokości ponad 230 m n.p.m. wydrążono długą na prawie czterysta metrów sztolnie, wysoką na 6 m i szeroką na 8 m. W odległości 152 m od wlotu sztolni zbudowany został 45 metrowy szyb, w którym znajdują się obecnie urządzenia umożliwiające spuszczanie wody ze zbiornika wodnego omijając elektrownię wodną. Prace przy zaporze prowadzone były bardzo intensywnie, ponieważ liczono się z możliwością wystąpienia powodzi w trakcie budowy. Po wybudowaniu sztolni, należało zbudować przegrodę przez koryto rzeki przed wlotem oraz za jej wylotem w celu skierowania wody rzeki do sztolni oraz przygotowania placu budowy. W ten sposób zbudowano grodzę budowlaną (mini zaporę) w odległości 250 m od zapory głównej. Ta mini zapora istnieje do dziś, znajduje się pod lustrem wody. Prace nad jej budową były trzykrotnie zakłócane przez wodę. Po raz pierwszy budowniczym przeszkodziła powódź w 1906 r., w kolejnych latach dół fundamentowy został zalany jeszcze dwukrotnie 8.08.1908 r. oraz 2.09.1909 r.

Równocześnie podczas budowy kanału i mini zapory, trwały intensywne prace nad budową linii kolejowej. Przygotowano mieszkania dla robotników spoza terenu, zorganizowano całą infrastrukturę związaną z budową przygotowując mieszalnie betonu, tartaki, stolarnie, kamieniołomy. W 1908 r. zakończono budowę mostu kolejowego.

20 czerwca 1908 roku nastąpiło uroczyste wmurowanie kamienia węgielnego oraz aktu erekcyjnego, prace nad budową zapory ruszyły pełną parą, niemal wszyscy robotnicy zostali wyznaczeni do budowy zapory, prace związane z budową linii kolejowej zostały tymczasowo przerwane. Na placu budowy zgromadzono kamień z wydrążonego kanału, kamieniołomy przygotowywały kruszywo z wyprzedzeniem kilku dni, cztery pary pociągów z cementem kursowały nieustannie pomiędzy Jelenią Górą a placem budowy.

16 listopada 1912 roku nastąpiło oficjalne otwarcie zapory przez ówczesnego Cesarza Wilhelma II, który do Pilchowic dojechał pociągiem, aby odsłonić pamiątkową tablicę mówiącą o tragicznej powodzi z 1897 roku.

Pierwszym egzaminem i próbą zapory w Pilchowicach była powódź na początku sierpnia 1915 roku. Począwszy od piątego sierpnia poziom wody w zbiorniku gwałtownie wzrastał. Następnego dnia w godzinach porannych nastąpił niekontrolowany przepływ wody ze zbiornika przelewem powierzchniowym, zbudowanym na kształt pochylni. Takie rozwiązanie nie wyhamowuje wody, dlatego w późniejszym czasie (pod koniec lat dwudziestych ubiegłego wieku) zbudowano istniejące do dziś stopnie kaskady.

Oprócz ochrony przed powodzią zapora w Pilchowicach pełni jeszcze jedną ważną funkcję; woda wydostająca się z rurociągów wytwarza energię elektryczną. Początkowo zainstalowano 5 turbozespołów. Dziewięć lat później, w 1921 roku, dokonano zmian w projekcie i zainstalowano kolejny turbozespół.

W latach 2013 - 2014 przeprowadzono modernizację elektrowni.

W miejsce turbozespołów nr 1, 2, 3, 4 typu Francisa zainstalowano cztery jednakowe rurowe turbiny Francisa w układzie pionowym zasilane ze spirali, z elektrohydrauliczną regulacja aparatu kierowniczego i generatorami synchronicznymi typu GYBV-1512LH z wzbudzeniem bezszczotkowym. Turbozespół nr 5 został gruntownie przebudowany, turbinę zmodernizowano, a generator przezwojono.

W miejsce turbozespołu nr 6 typu zainstalowano rurową turbinę Francisa w układzie pionowym zasilaną ze spirali, z elektrohydrauliczną regulacja aparatu kierowniczego i generatoram synchronicznymi typu GYBV-1410MH z wzbudzeniem bezszczotkowym.

Zdjęcia elektrowni

Zobacz galerię zdjęć naszej elektrowni wodnej Pilchowice I

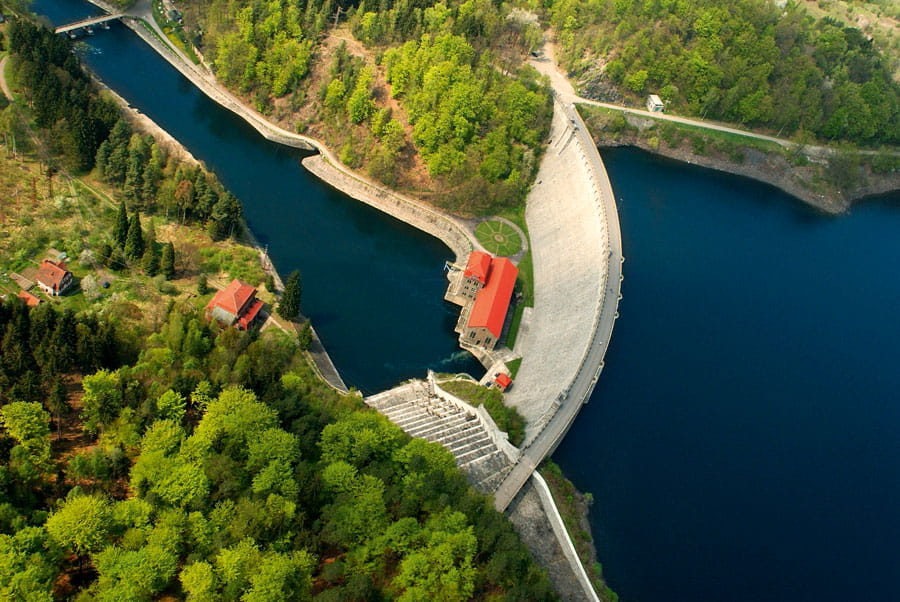

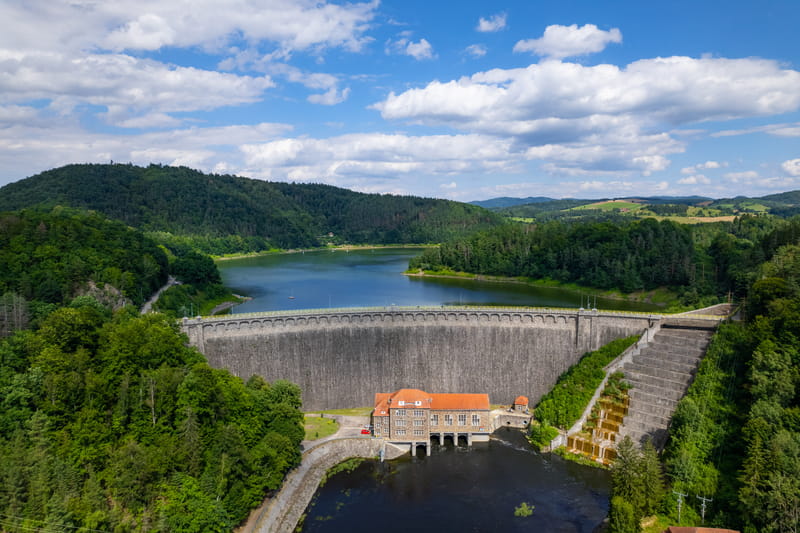

Elektrownia wodna i zapora z lotu ptaka

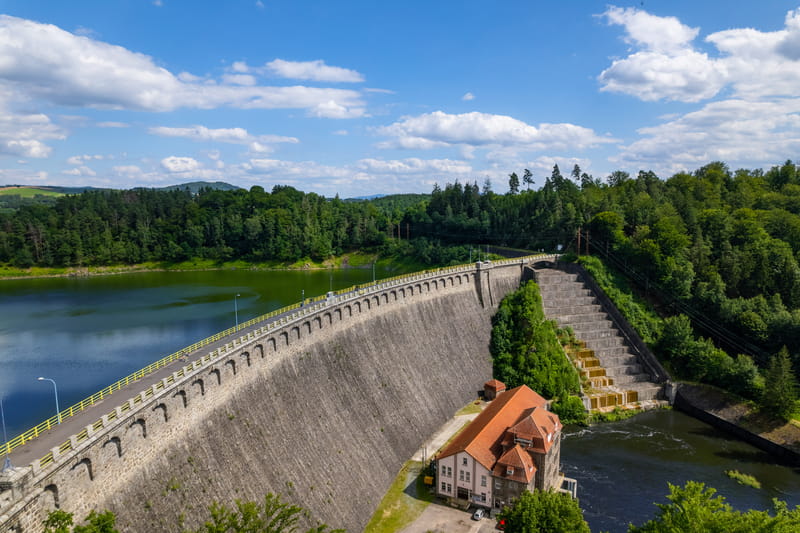

Zapora z kaskadą i elektrownia wodna

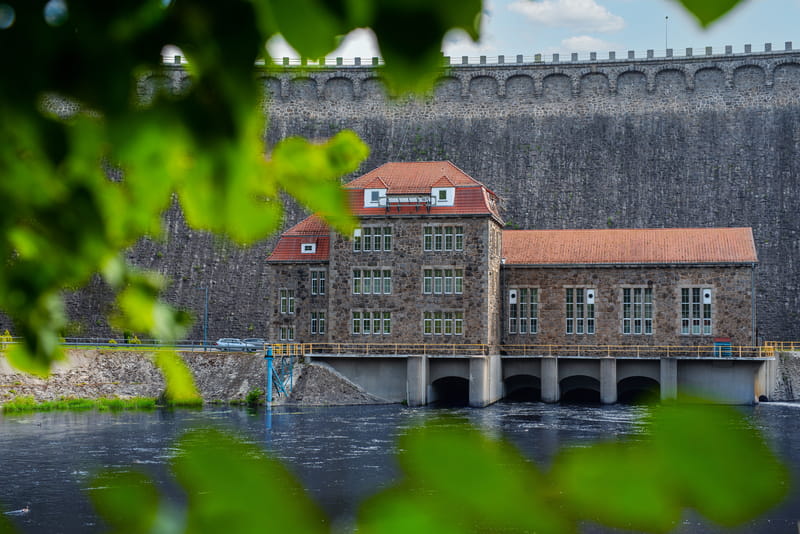

Budynek elektrowni wodnej

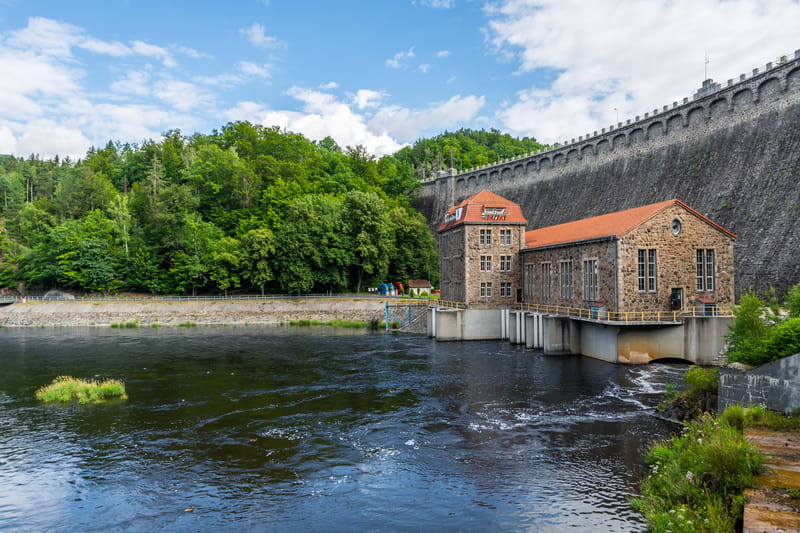

Widok elektrowni wodnej i zapory

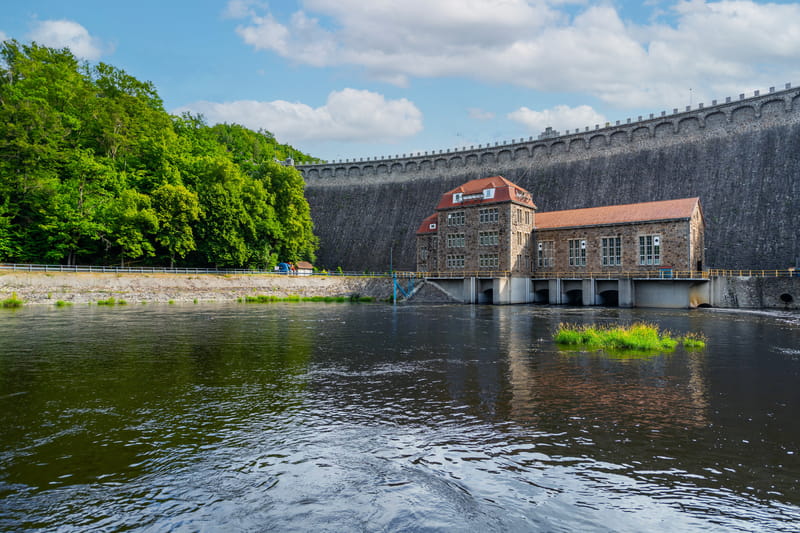

Budynek elektrowni wodnej od strony dolnej wody

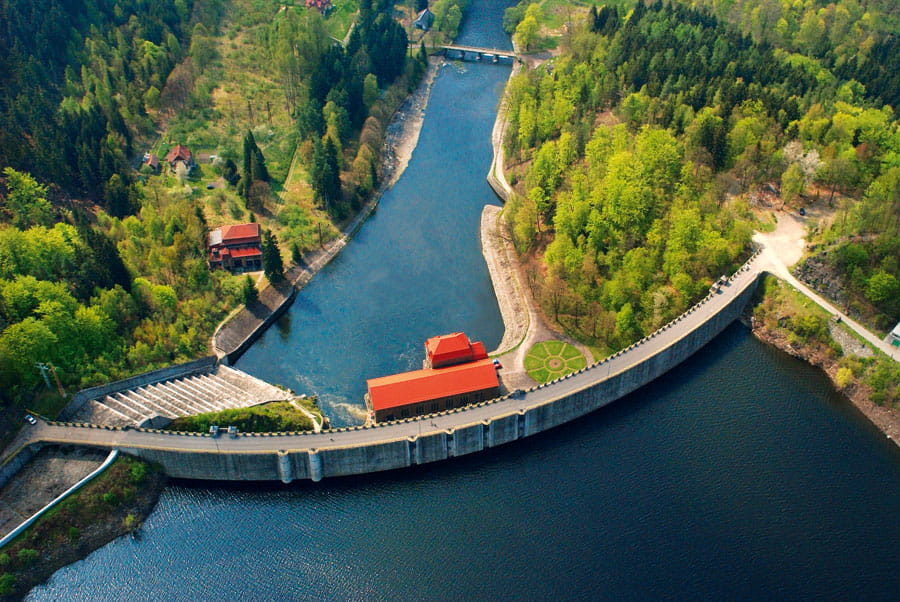

Okolica zapory i elektrownia wodna z lotu ptaka

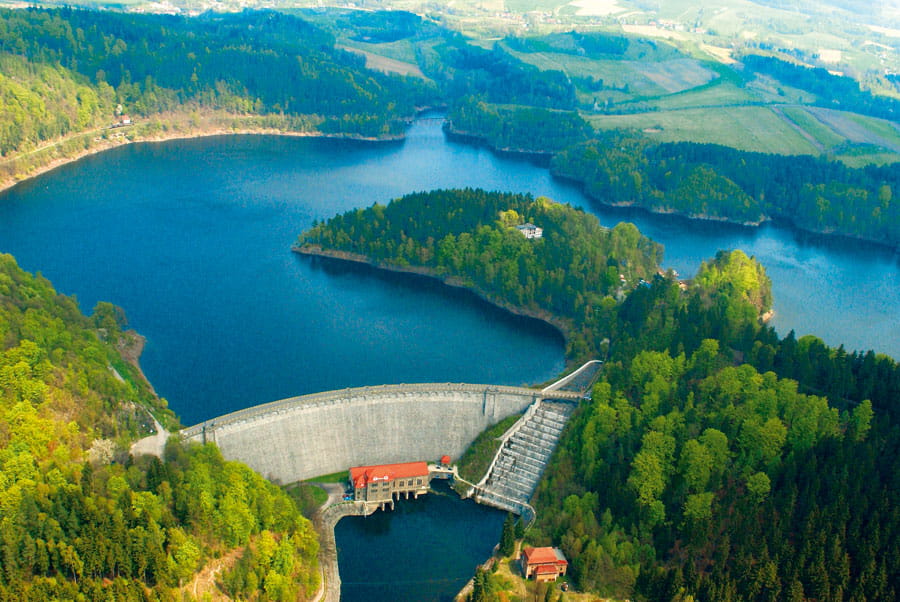

Jezioro Pilchowickie, zapora i elektrownia wodna z lotu ptaka

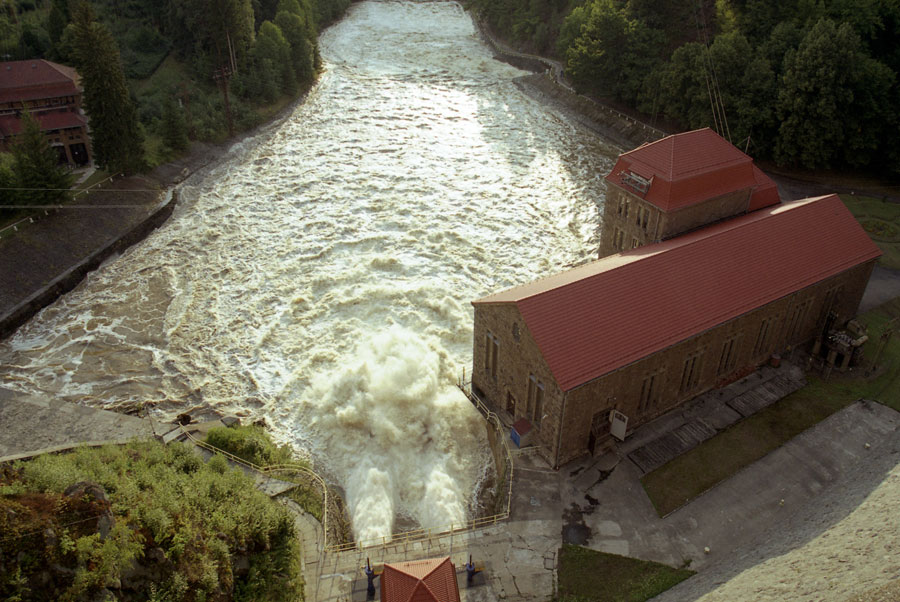

Budynek elektrowni wodnej widziany z zapory

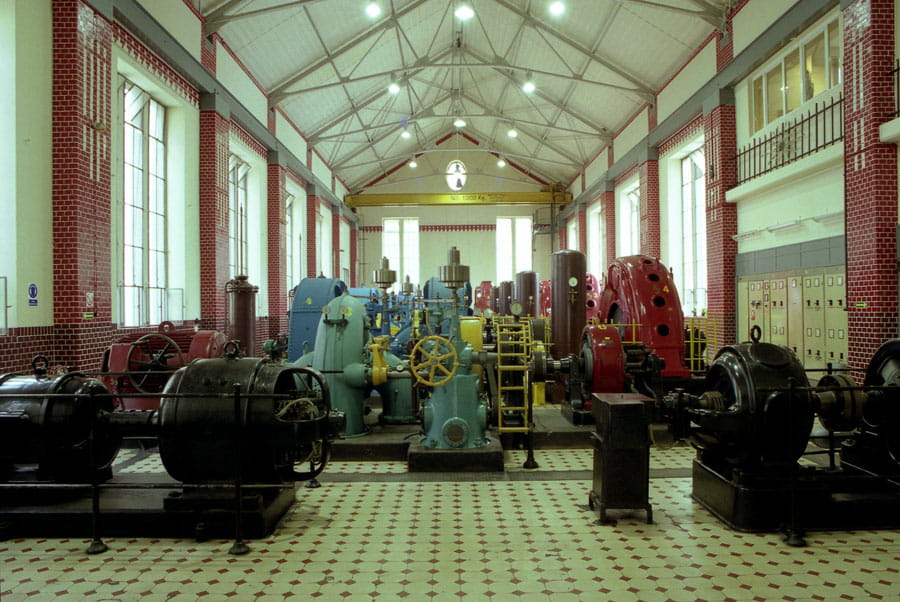

Turbozespoły

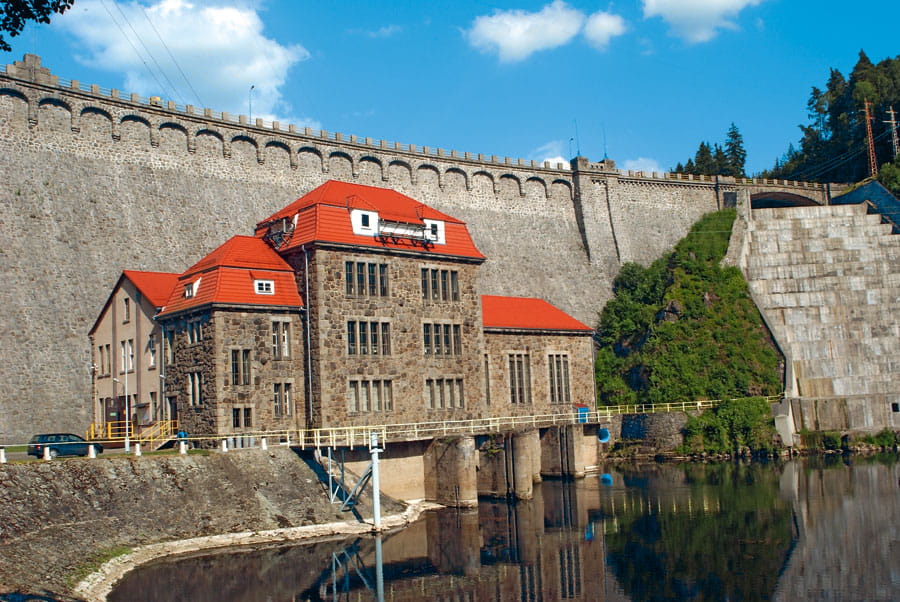

Budynek elektrowni wodnej i zapora

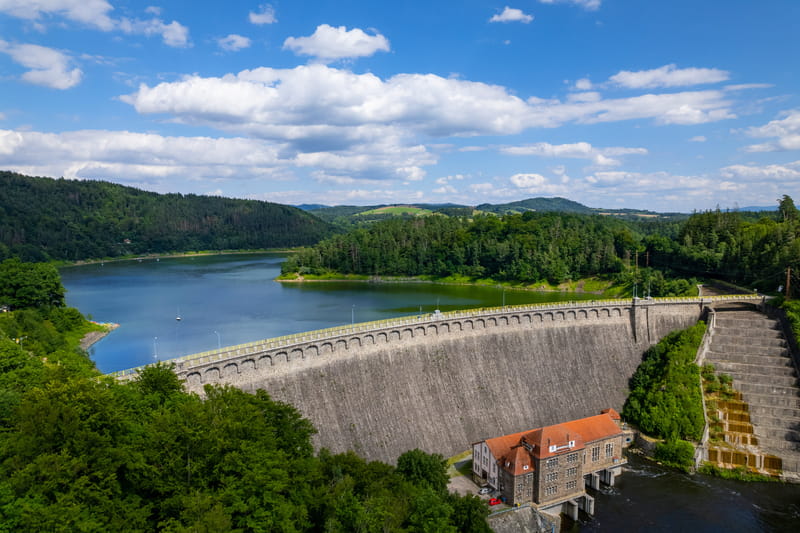

Zapora z lotu ptaka
Elektrownia wodna i zapora z lotu ptaka

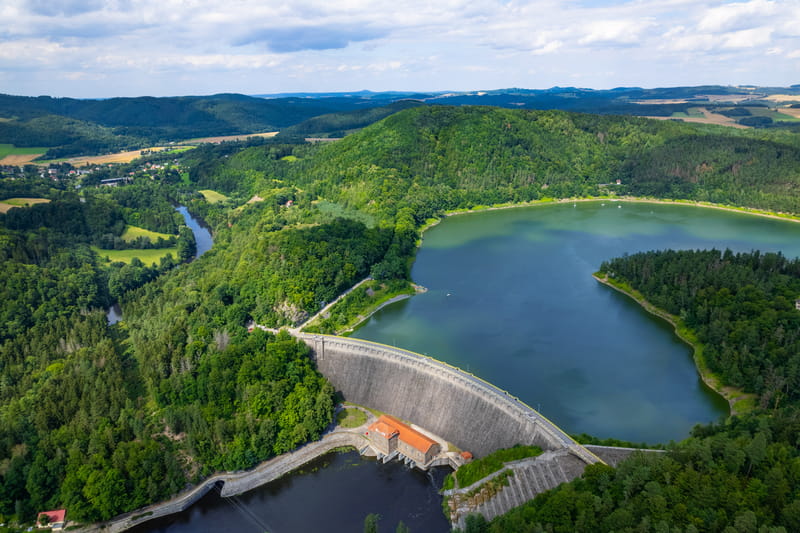

Malownicza okolica elektrowni z lotu ptaka

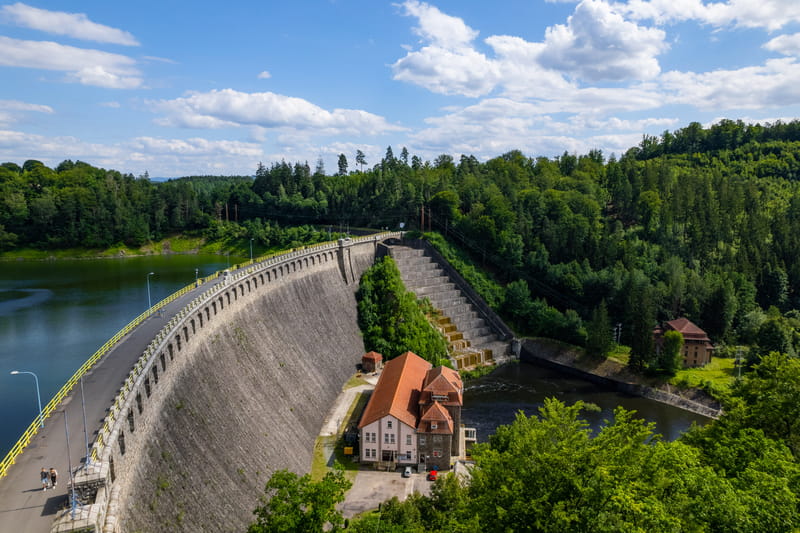

Elektrownia, zapora i kaskada

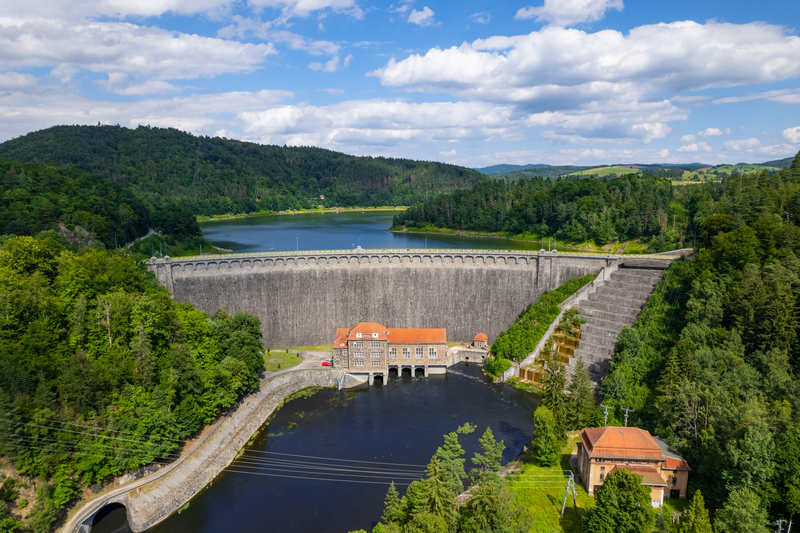

Elektrownia, zapora i kaskada z lotu ptaka

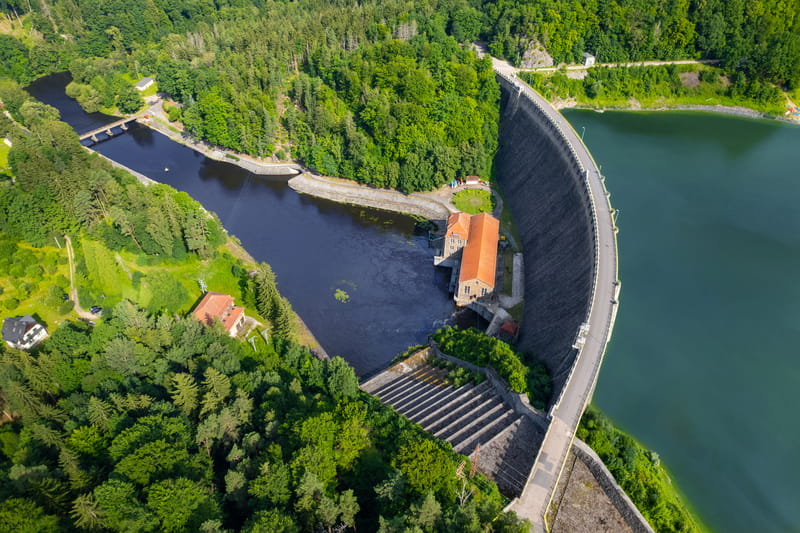

Widok na zaporę i elektrownię z lotu ptaka

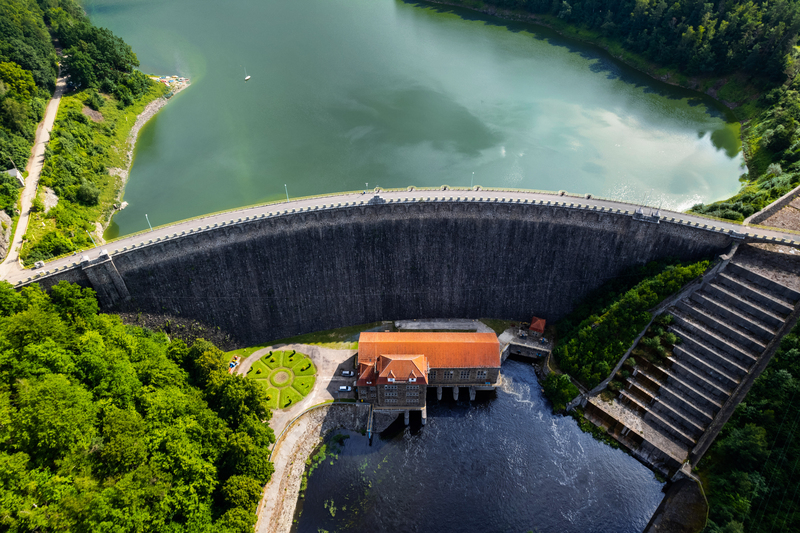

Zapora i elektrownia

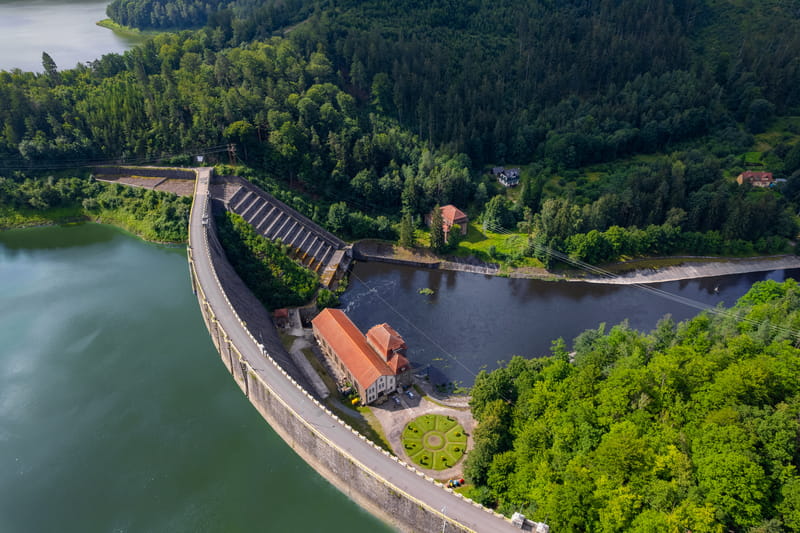

Zapora i elektrownia widok z góry
/ 18
Pobierz plik ()
,
/

Dane techniczne

Interesujesz się informacjami na temat turbiny albo generatora elektrowni? Chcesz wiedzieć jaka jest moc instalowana albo natężenie przepływu? Kliknij "rozwiń" i poznaj dane techniczne.

  • Km rzeki Bóbr 196+700
     Wysokość [m]  62
     Długość w koronie [m]  270
     Szerokość u podstawy w [m]  50
     Szerokość w koronie w [m]  7,5
     Pojemność zbiornika w [mln m3]  50
     Powierzchnia zbiornika w [ha]  240
     Długość zbiornika w [km]  6
  • Dane Turbozespołu  Nr 1  Nr 2  Nr 3  Nr 4  Nr 5  Nr 6
     TURBINA
     Rok budowy   2014  2014  2014  2014  2014  2014
     Typ  Francis  Francis  Francis  Francis  Francis  Francis
     Wytwórca  ZRE Gdańsk  ZRE Gdańsk  ZRE Gdańsk  ZRE Gdańsk  Voith/ ZRE Gdańsk  ZRE Gdańsk
     Moc instalowana [kW]  2340  2340  2340  2340  3225  1257
    Natężenie przepływu [m3/s]  6,75  6,75  6,75  6,75  10,21  3,5
    Spad H [m]  38  38  38  38  38  38
    Prędkość obrotowa [obr./min]  500 500   500  500  375  600
     GENERATOR
    Rok budowy 2013  2014 2013   2014 1921/2013   2014
    Typ  synchroniczny  synchroniczny synchroniczny  synchroniczny  synchroniczny  synchroniczny
     Wytwórca  DFME DFME   DFME  DFME  AEG/Partner Serwis   DFME
     Moc [kVA]  2730  2730  2730  2730  3750  1401
     Moc czynnika [kW]  1240  1240  1240  1240  2480  145
     Współczynnik mocy  0,9 0,9  0,9  0,9  0,8  0,9
     Napięcie [kV]  10,5 10,5  10,5  10,5  10,5  10,5
    Prędkość obrotowa [obr./min]   500 500   500  500  375 600
