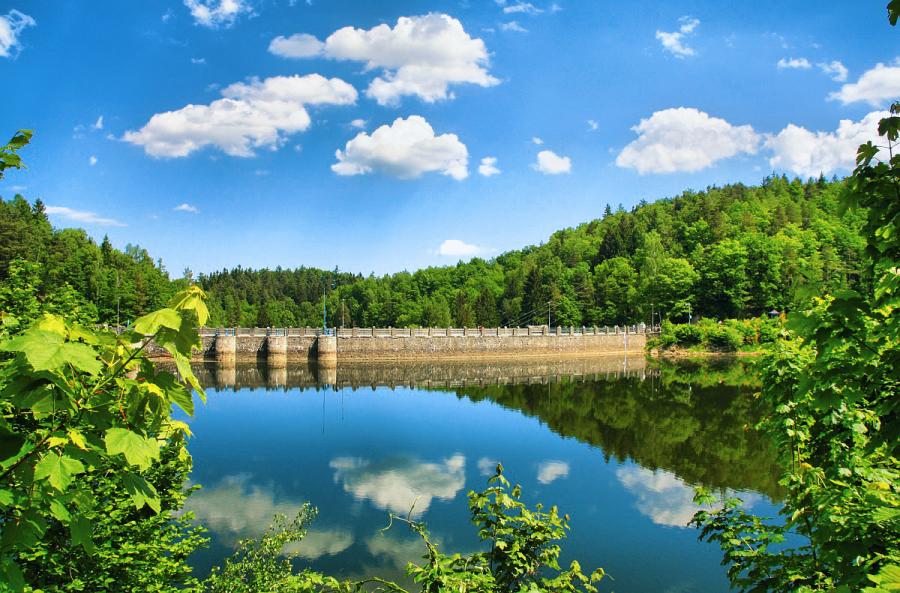

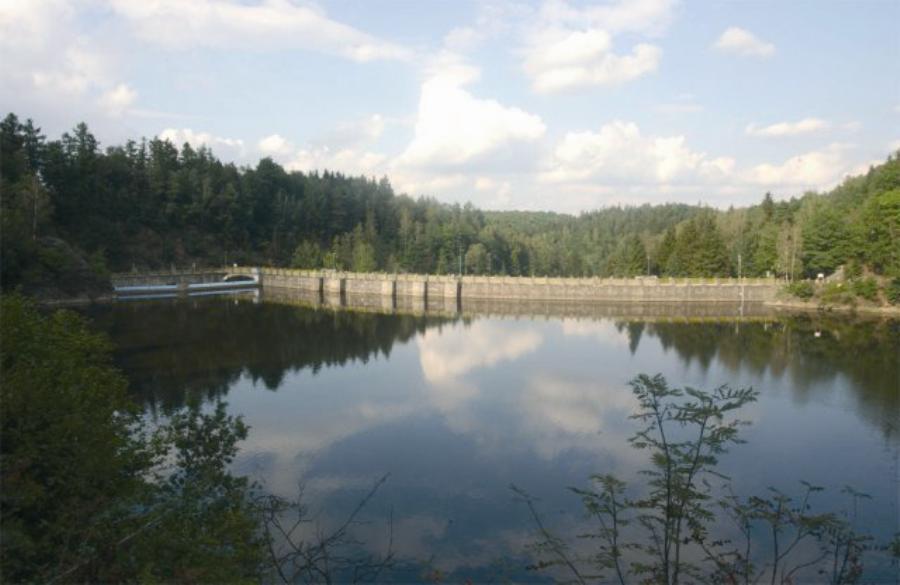

Pojemność zbiornika wynosi 10,5 mln m³ wody, a jego powierzchnia około 120 ha. Podstawowym zadaniem zbiornika jest retencja oraz produkcja energii elektrycznej. Budowę zapory i zbiornika na Kwisie rozpoczęto w 1919 roku, a elektrownię uruchomiono 20 listopada 1924 roku. Autorem projektu stopnia był prof. Otto Intze, autor projektów stopni wodnych w Leśnej i Pilchowicach I.
Rozwijając plan ochrony przeciwpowodziowej Pogórza Sudeckiego czerpano z doświadczeń uzyskanych w czasie budowy tych stopni.

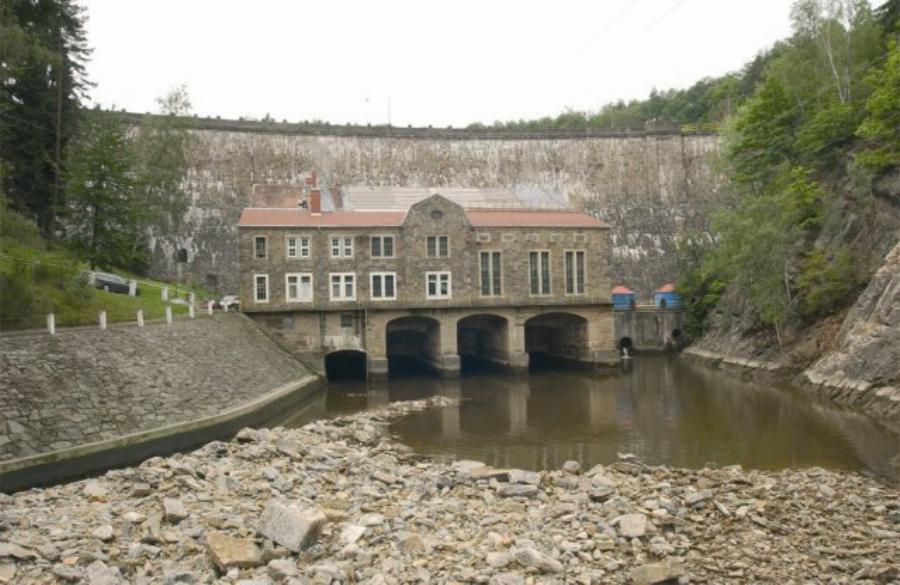

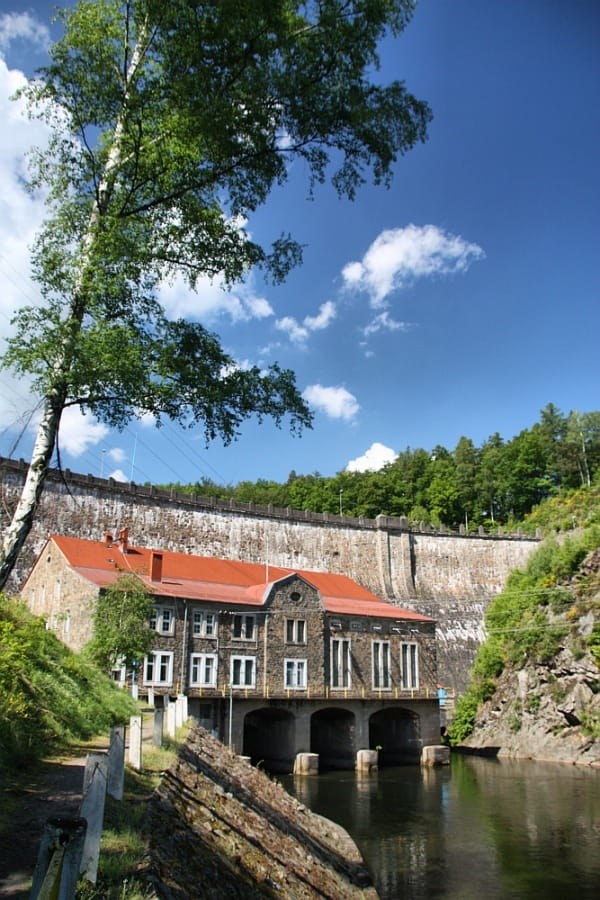

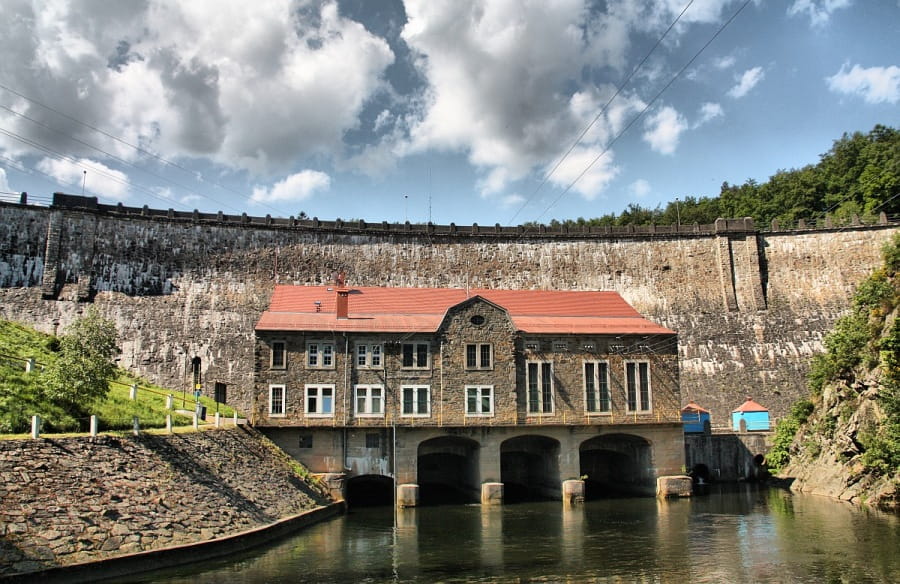

Prace rozpoczęto od wykonania sztolni obiegowej i grodzy budowlanej w górnym stanowisku stopnia. Po skierowaniu wód rzeki do sztolni i wykonaniu prac fundamentowych przystąpiono (w 1921 roku) do wznoszenia korpusu zapory, a w końcu budynku elektrowni. W efekcie tych prac powstała kamienno – betonowa zapora posiadająca wysokość całkowitą 36 m oraz długość w koronie 168 m. W budynku elektrowni początkowo zamierzano zainstalować cztery turbozespoły, poprzestano na trzech, czwarty wykonany dla tej elektrowni, zamontowano w 1923 roku w elektrowni wodnej Pilchowice I.
Warto również zwrócić szczególną uwagę na oryginalne mechanizmy napędowe zamknięć sztolni, upustów, rurociągów, wreszcie turbozespoły, należące w swoim czasie do najnowocześniejszych. Gdy przydamy temu architekturę zapory i elektrowni, zyskamy modelowe rozwiązanie techniczno-funkcjonalne zbiornikowej elektrowni początku XX w.
Lokalizacja
Innowacyjność
Zdjęcia
Parametry techniczne elektrowni
-
Km rzeki Kwisa 95+540 Wysokość [m] 36 Długość w koronie w [m] 168 Szerokość u podstawie w [m] 27 Szerokość w koronie w [m] 5 Pojemność zbiornika w [mln m3] 10,5 Powierzchnia zbiornika w [ha] 125 Długość zbiornika w [km] 9 -

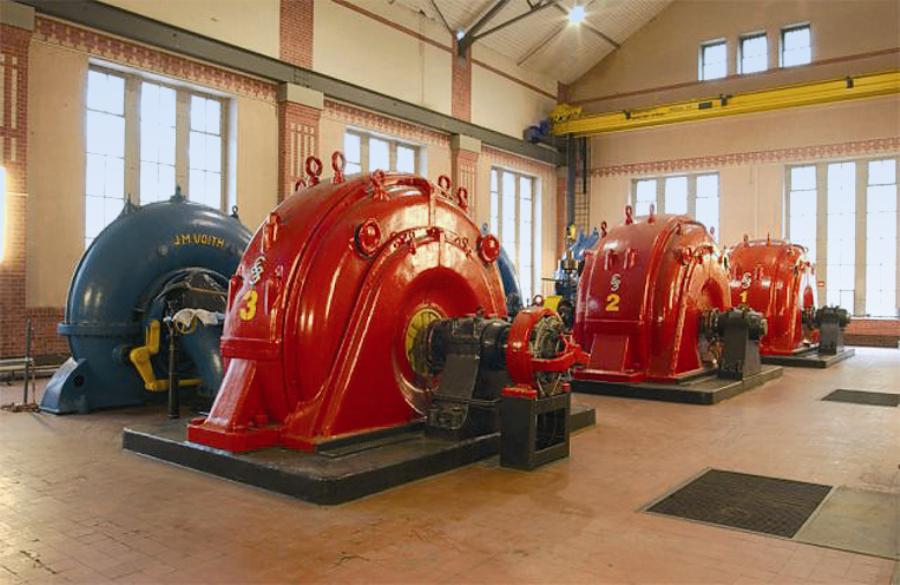

Dane Turbozespołu Nr 1 Nr 2 Nr 3 TURBINA
Rok budowy 1921 1921 1921 Typ Francis Francis Francis Wytwórca Voith Voith Voith Moc instalowana [kW] 2105 1582 736 Natężenie przepływu [m3/s] 8,95 5,72 3,5 Spad [m] 30 30 27 Prędkość obrotowa [obr/min] 300 300 375 GENERATOR Rok budowy 1921 1921 1921 Typ synchroniczny synchroniczny synchroniczny Wtwórca SSW SSW SSW Moc [kVA] 2900 2100 1200 Współczynnik mocy 0,7 0,7 0,7 Napięcie [kV] 10,5 10,5 10,5 Prędkość obrotowa [obr./min] 300 300 375
