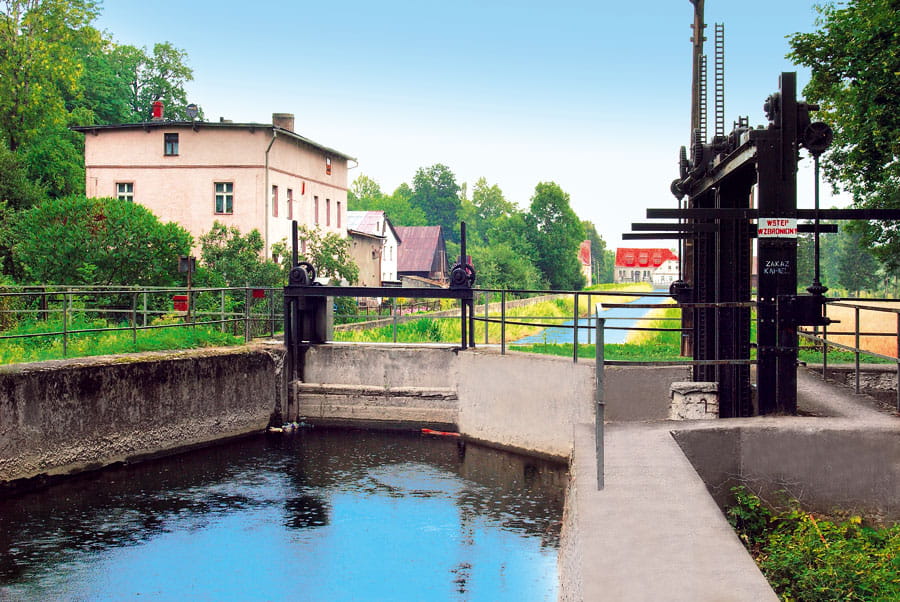

Kanał roboczy elektrowni (o długości ok. 400 m.) wykonany został jako częściowo nasypowy. W konsekwencji zastosowania takiego rozwiązania lustro wody, ujęte w obwałowanie ziemne, znajduje się powyżej poziomu otaczającego je terenu.
Wewnątrz elektrowni zainstalowano w latach 20-tych ubiegłego wieku hydrozespoły z turbinami typu Francisa i generatorami synchronicznymi. Typ turbin zabudowanych w Bystrzycy opracował w roku 1849 James Bichene Francis. Rozwiązanie to okazało się charakterystyczne dla obiektów o niewielkich spadach wody, a przez to powszechne w zastosowaniu na Dolnym Śląsku.

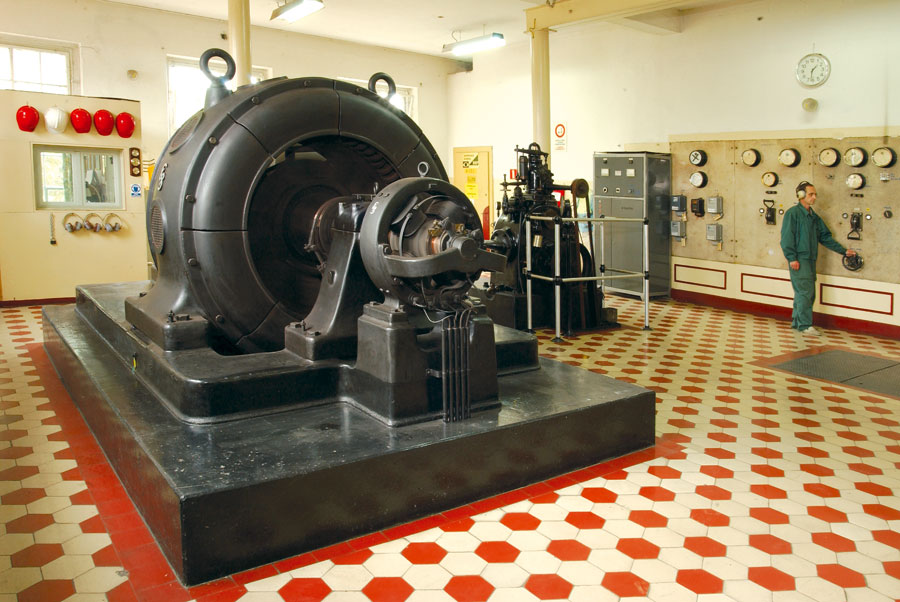

Cechą charakterystyczną hydrozespołów w Bystrzycy jest zastosowanie jako elementu sprzęgającego turbinę z generatorem – przekładni pasowej o długości pasa ok. 20 metrów. Świetnie zachowany wystrój hali maszyn, detali samych urządzeń podkreśla walory historyczno-techniczne i zabytkowe obiektu.
Lokalizacja
Charakter obiektu
Zobacz zdjęcia elektrowni wodnej
-
Dane Turbozespołu Nr 1 Nr 2 TURBINA
Rok budowy 1923 1923 Typ Francis Francis Wytwórca Escher-Wyss Escher-Wyss Moc instalowana [kW] 134 366 Natężenie przepływu [m3/s] 2,2 4,0 Spad [m] 6,7 6,7 Prędkość obrotowa [obr/min] 215 258 GENERATOR
Rok budowy 1920 1920 Typ synchroniczny synchroniczny Wytwórca SSW SSW Moc [kW] 125 340 Współczynnik mocy 0,8 0,65 Napiecie [kV] 3,15 3,15 Prędkość obrotowa [obr./min] 750 750
