Elektrownia wodna Janowice

Elektrownia jest nierozerwalnie związana z historią stopnia wodnego
w Janowicach i wraz z nim stanowi przestrzenno – funkcjonalną i historyczną całość.

Lokalizacja

Elektrownia wodna Janowice znajduje się na rzece Odra w miejscowości Jeszkowice, gmina Czernica, województwo dolnośląskie.

Historia

Pierwsze dwanaście stopni wodnych ze śluzami komorowymi zbudowano już w latach 1888 -1897.

Charakterystyka

Budynek elektrowni nawiązuje do form geometrycznych, oszczędnych, a przy tym funkcjonalnych i dobrze komponujących się z otoczeniem.

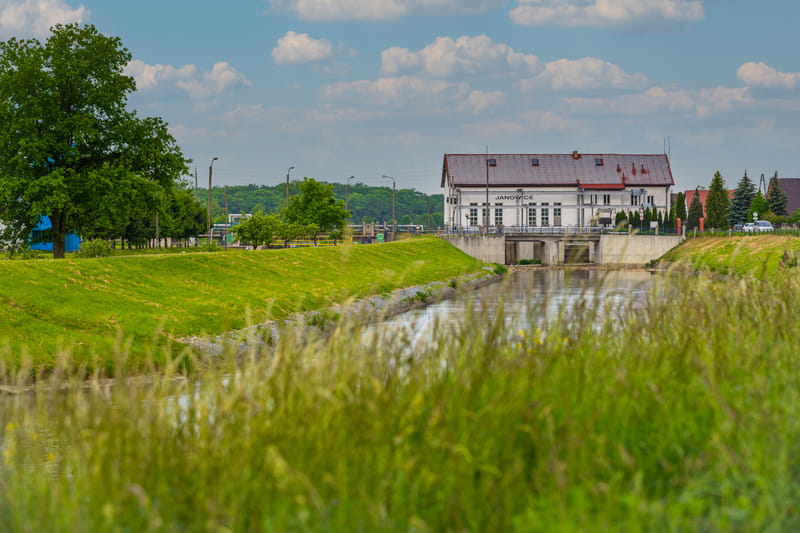

Widok na budynek elektrowni i fragment zapory

Poznaj naszą elektrownię

W ramach pierwszego etapu zbudowano w latach 1888-1897 dwanaście stopni wodnych ze śluzami komorowymi o długości 55m i szerokości 8m. Początkowo uważano, że kanalizacja Odry od Koźla do ujścia Nysy Kłodzkiej wystarczy, jednak prognozy nie sprawdziły się i już od 1907 roku rozpoczęto dalszą przebudowę odrzańskiej drogi wodnej.

Prace trwały do 1922 roku - powstało wówczas dziesięć nowych stopni wodnych. Z tego też okresu (lata 1912 - 1916) pochodzi stopień wodny w Janowicach. W 1920 roku rozpoczęto budowę przepływowej elektrowni wodnej Janowice, którą ukończono trzy lata później.

Usytuowana jest w Jeszkowicach, na 232,405 km szlaku żeglugowego Odry. W budynku maszynowni zainstalowano dwa hydrozespoły. W ich skład wchodziły turbiny Francisa o łącznej mocy 1,1 MW, przekładnie główne, regulatory i generatory.

Producentem części energetycznej była firma "Siemens-Schuckert". Pozostałe urządzenia (mechaniczne) dostarczyła firma "F. Schichau-Elbing". Od czasu powstania elektrownia i jej wyposażenie było poddawane koniecznym pracom naprawczym i konserwacyjnym.

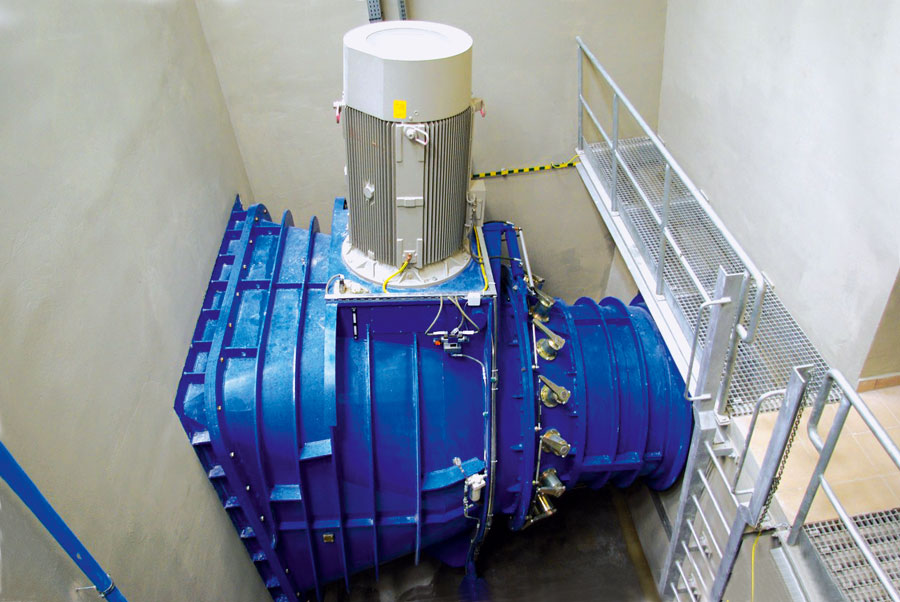

W latach 2009-2011 przeprowadzono kompleksową modernizację obiektu polegającą przede wszystkim na zastąpieniu dwóch pionowych turbozespołów Francisa czterema nowoczesnymi turbinami rurowymi Kaplana wraz z rozdzielnią i nastawnią powodującą automatyzację pracy.

Zdjęcia elektrowni

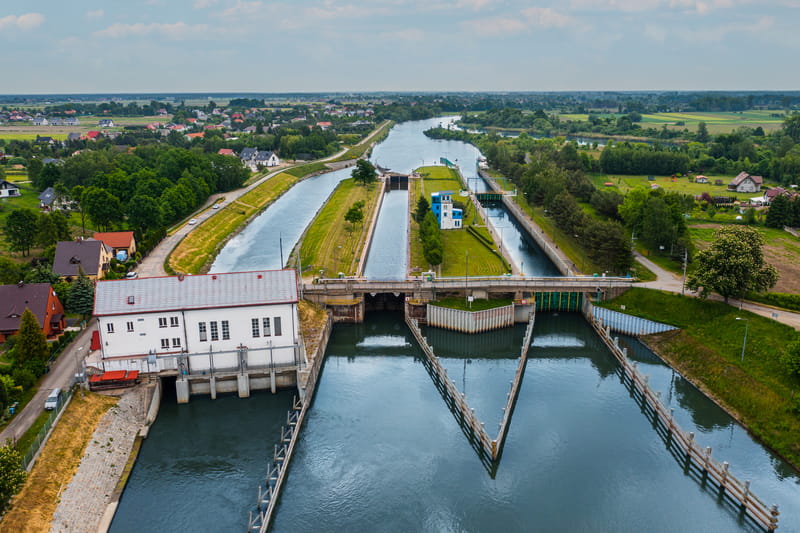

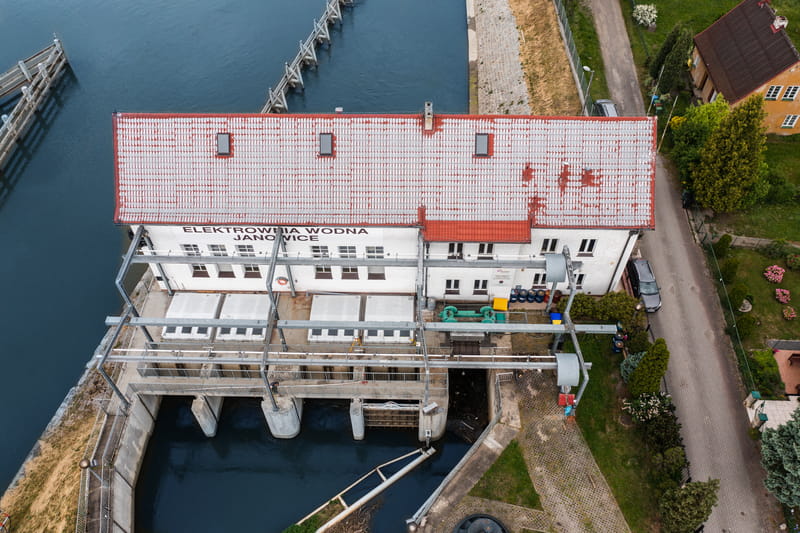

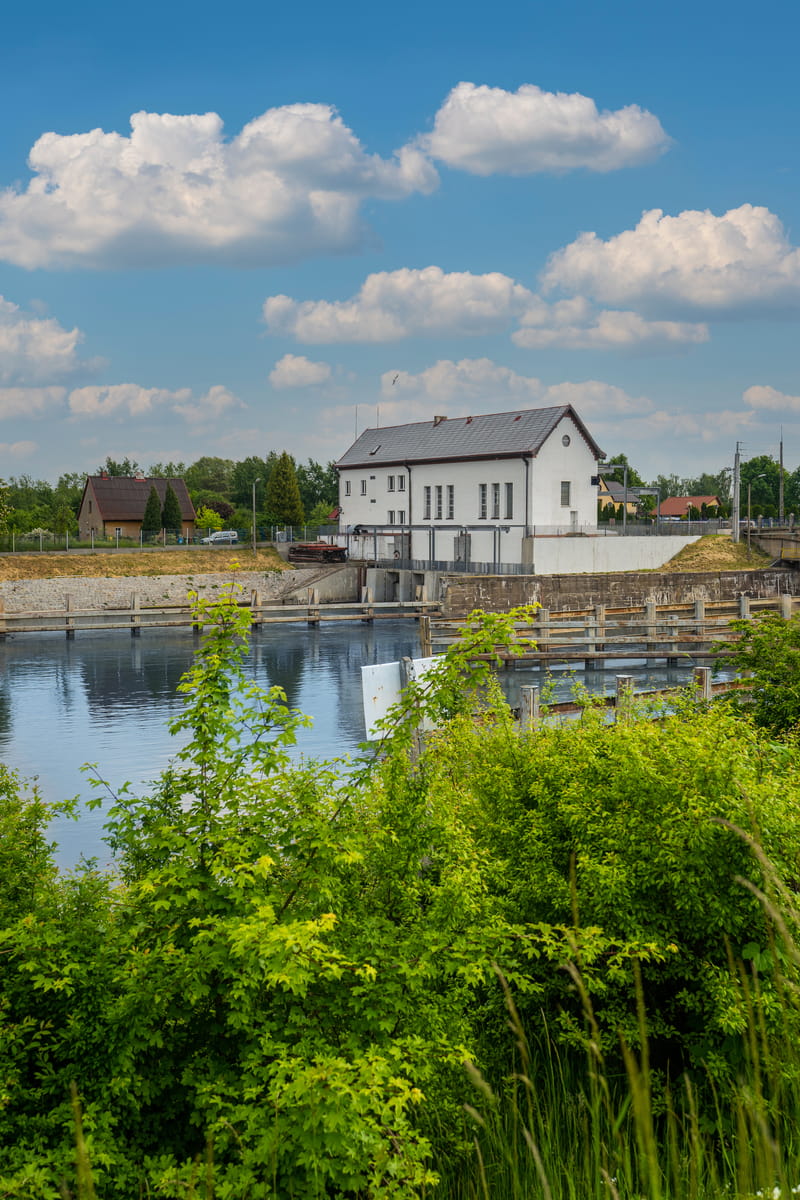

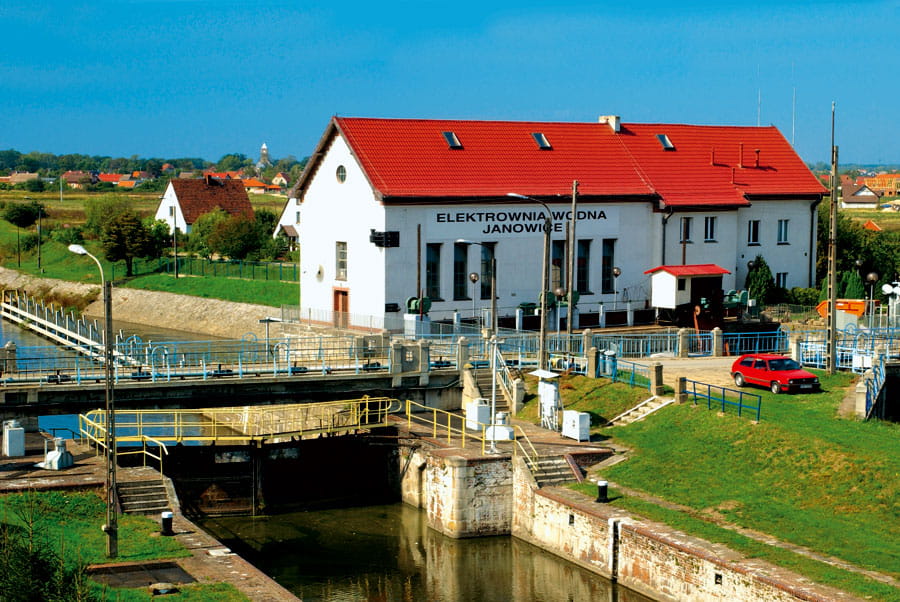

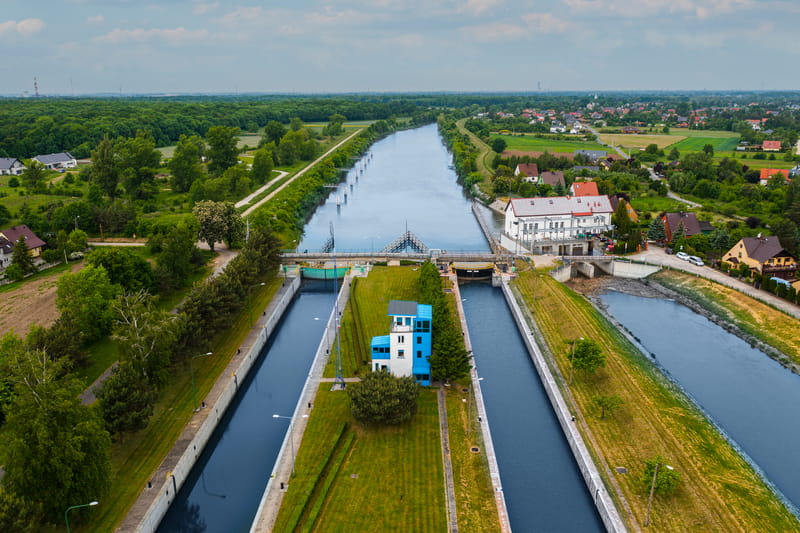

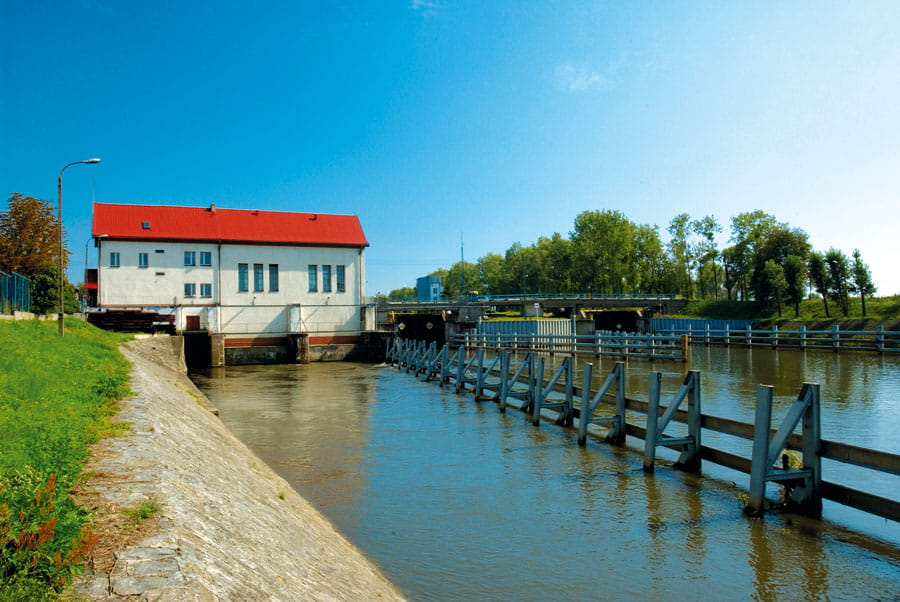

Zobacz galerię zdjęć naszej elektrowni wodnej Janowice

Dane techniczne

Interesujesz się informacjami na temat turbiny albo generatora elektrowni? Chcesz wiedzieć jaka jest moc instalowana albo natężenie przepływu? Kliknij "rozwiń" i poznaj dane techniczne.

  • Dane Turbozespołu  Nr 1  Nr 2   Nr 3  Nr 4
     TURBINA
     Rok budowy  2011 2011 2011  2011
     Typ  Kaplan  Kaplan  Kaplan  Kaplan
     Wytwórca GEG  GEG  GEG  GEG
     Moc instalowana [kW]  380  380  380  380
     Natężenie przepływu [m3/s]  13,1  13,1  13,1  13,1
     Spad [m]  3,3  3,3  3,3  3,3
    Prędkość obrotowa [obr/min]  156  156  156  156
     GENERATOR
     Rok budowy  2011  2011  2011  2011
     Typ  asynchroniczny  asynchroniczny  asynchroniczny  asynchroniczny
     Wtwórca  Siemens  Siemens  Siemens Siemens
     Moc [kVA]  400  400  400  400
     Współczynnik mocy  0,82  0,82  0,82 0,82
     Napięcie [kV]  0,4  0,4  0,4  0,4
     Prędkość obrotowa [obr./min]  742  742  742  742
