Elektrownia wodna Kuźnice

Elektrownię wzniósł hrabia W. Zamoyski na fundamentach jednego z XIX-wiecznych zakładów papierniczych, usytuowanych poniżej drogi na Kalatówki.

W maszynowni elektrowni zainstalowano dwie turbiny Francisa, z roku 1915 i 1930. W roku 2003 rozpoczęto gruntowną modernizację Elektrowni Kuźnice. Przebudowane zostały: końcowy odcinek rurociągu zasilającego i część obiektu elektrowni. Zastosowano nowatorskie rozwiązania, m.in. w technologii wytwarzania wirników turbin Francisa za pomocą obrabiarek sterowanych numerycznie.

Dla nowych hydrozespołów przeznaczono minimalną powierzchnię, zyskując miejsce na ekspozycję zdemontowanych maszyn i urządzeń jako zabytków techniki z początku XX wieku. Ta innowacja służy głównie ochronie środowiska. Szczególną uwagę zwrócono na ograniczenie do minimum emisji hałasu oraz wyeliminowanie możliwości zanieczyszczenia potoku.

Wcześniej, pomimo zabezpieczeń, zdarzało się, że smary z turbin przedostawały się do wody. Obecnie zmodernizowano węzły łożyskowe, stosując materiały smarowane wodą lub łożyska bezsmarowe. Jest to możliwe dzięki wykorzystaniu łożysk turbin wodnych wyprodukowanych między innymi z kompozytów brązu z grafitem.

Ostatnia modernizacja:
Hydrozespół nr 1 - 2003 r.  Hydrozespół nr 2 - 2004 r.

Lokalizacja

Mała Elektrownia Wodna zlokalizowana jest na potoku Bystry w Zakopanem.

Park Narodowy

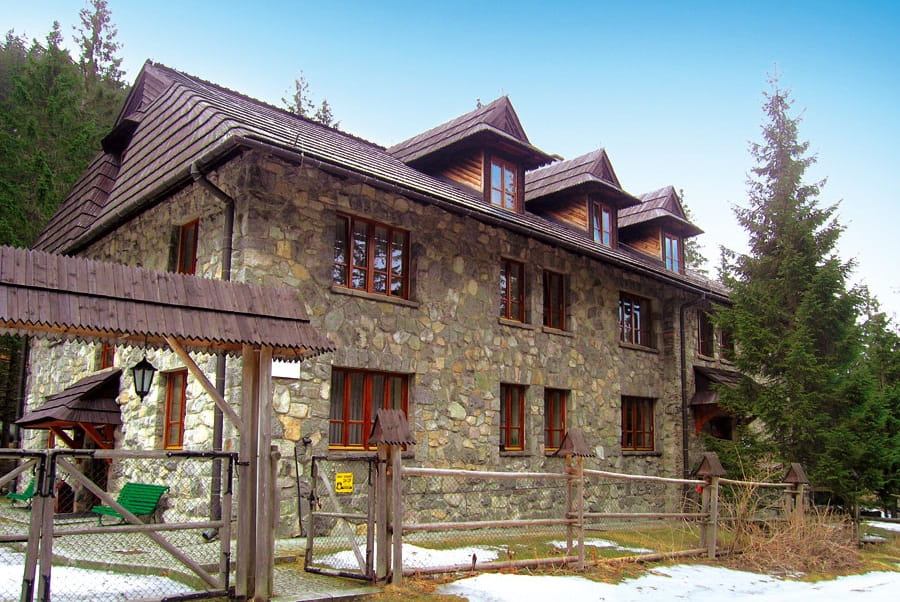

Rurociąg zasilający, kanał odpływowy i budynek elektrowni nie wyróżniały się spośród otoczenia, stanowiąc jakby integralną część krajobrazu Tatrzańskiego Parku Narodowego.

Zdjęcia

Elektrownia Wodna Kuźnice

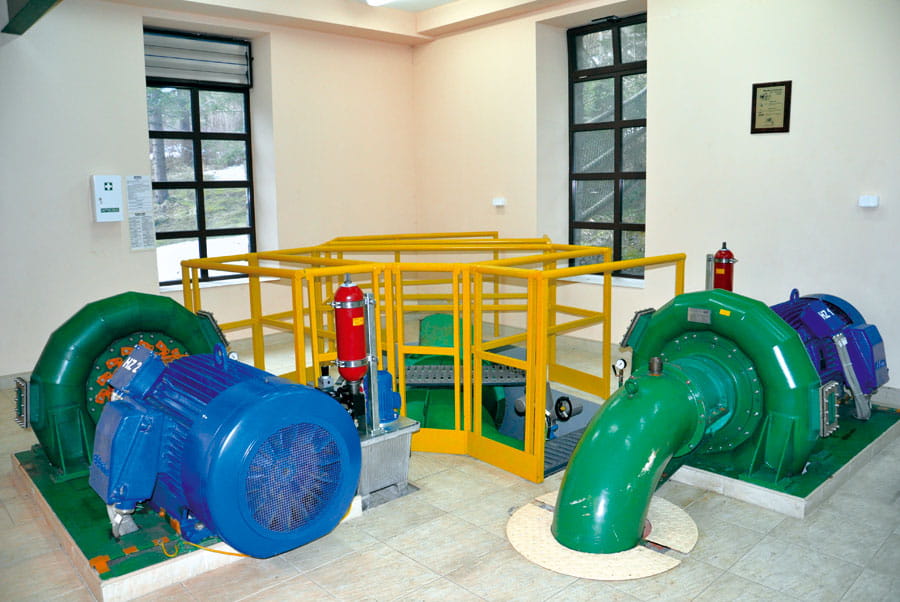

  • Dane Turbozespołu  Nr 1 Nr 2
    TURBINA
    Rok budowy 2003 2003
    Typ Francis Francis
    Wytwórca ZRE Gdańsk ZRE Gdańsk
    Moc instalowana [kW] 140 140
    Natężenie przepływu [m3/s] 0,43 0,43
    Spad [m] 40 40
    Prędkość obrotowa [obr/min] 1015 1015
    GENERATOR
    Rok budowy 2003 2003
    Typ asynchroniczny asynchroniczny
    Wytwórca Emit S. A. Żychlin Emit S. A. Żychlin
    Moc [kW] 132 132
    Współczynnik mocy 0,87 0,87
    Napięcie [kV] 0,4 0,4
    Prędkość obrotowa [obr./min] 985 985
