Elektrownia wodna Czchów

Jest to elektrownia wodna przepływowa, pracująca z założeniem wyrównywania przełyku szczytowej elektrowni Rożnów.

Lokalizacja

Na Dunajcu, w miejscowości Czchów

Historia

Zapora zbudowana w latach 1936 - 1949

Charakterystyka

Dwa hydrozespoły z turbinami Kaplana

Poznaj naszą elektrownię

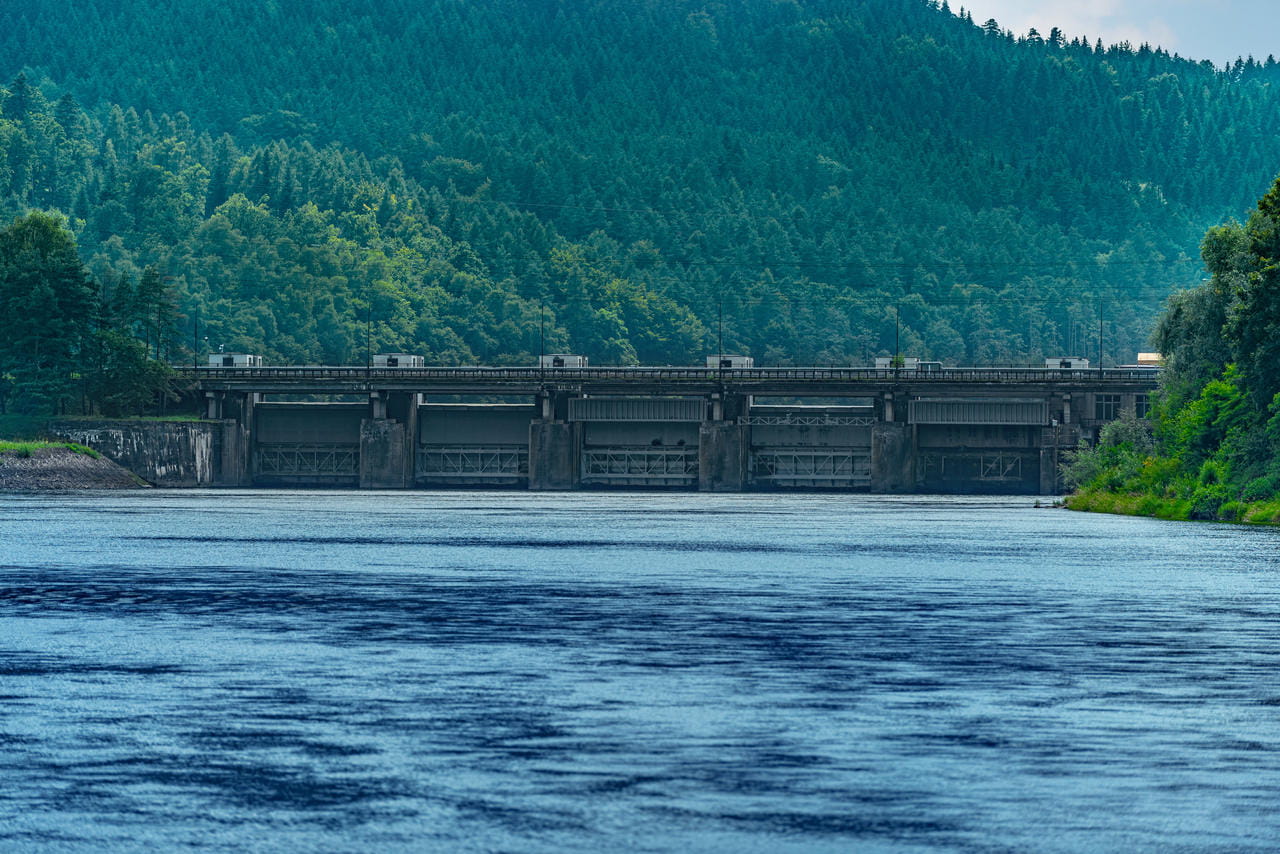

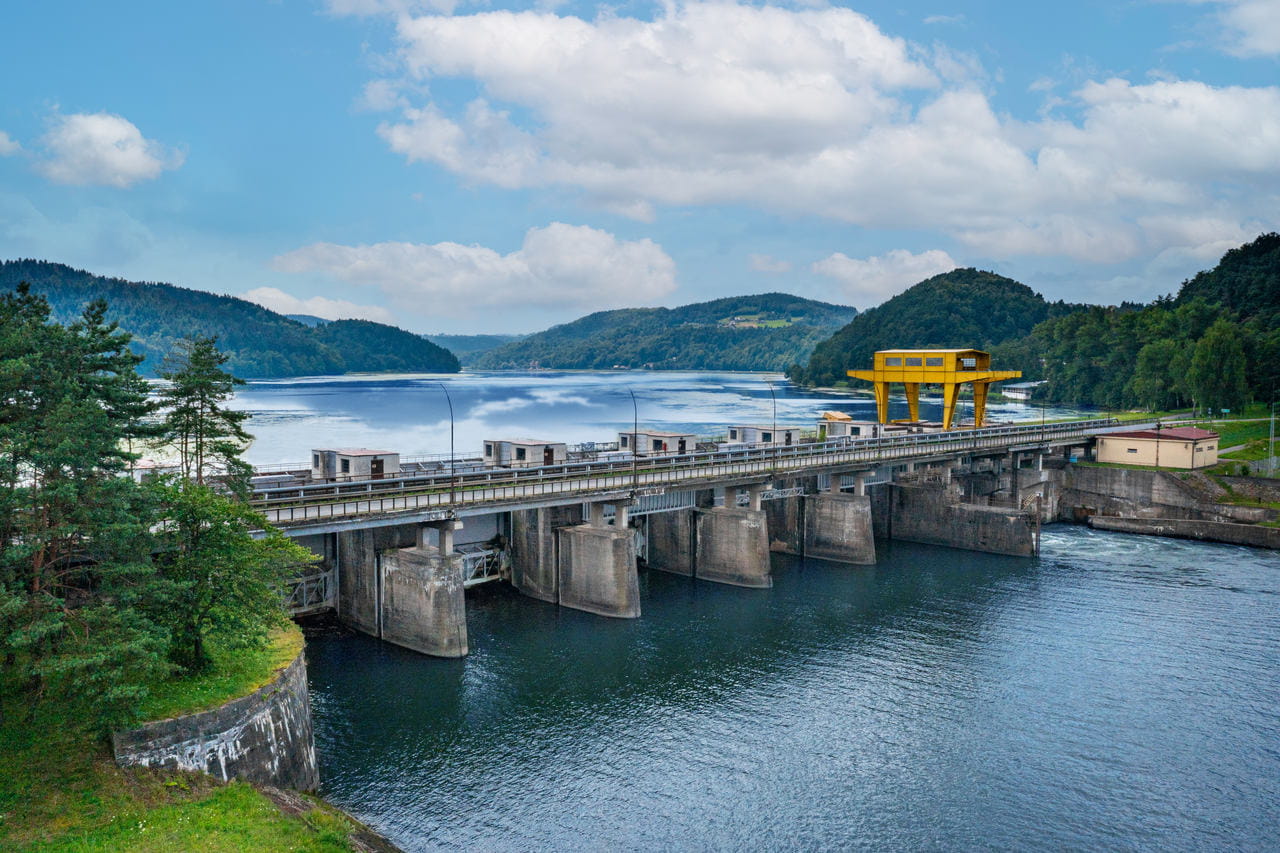

Elektrownia wodna Czchów jest częścią zapory zbudowanej w latach 1936-1949 na Dunajcu w miejscowości Czchów.

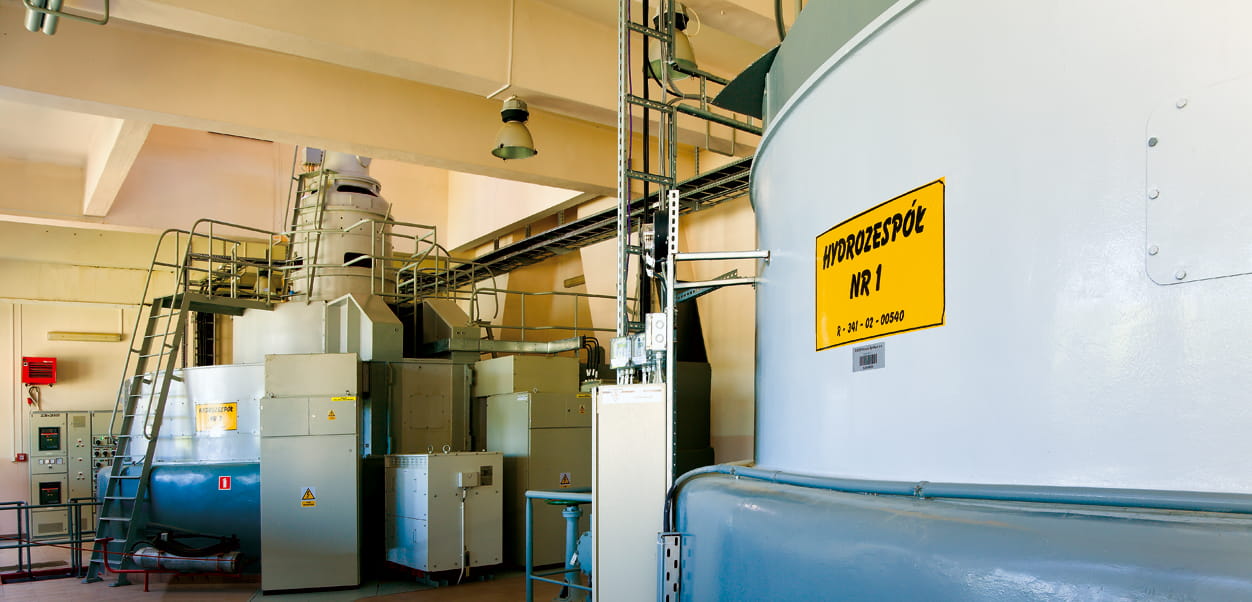

Wyposażenie elektrowni stanowią dwa hydrozespoły z turbinami Kaplana z regulacją położenia aparatu kierowniczego ustawiającego przepływ wody przez turbinę i regulacją łopat wirnika turbiny dla optymalizacji pracy turbiny i ograniczenia zjawisk kawitacyjnych.

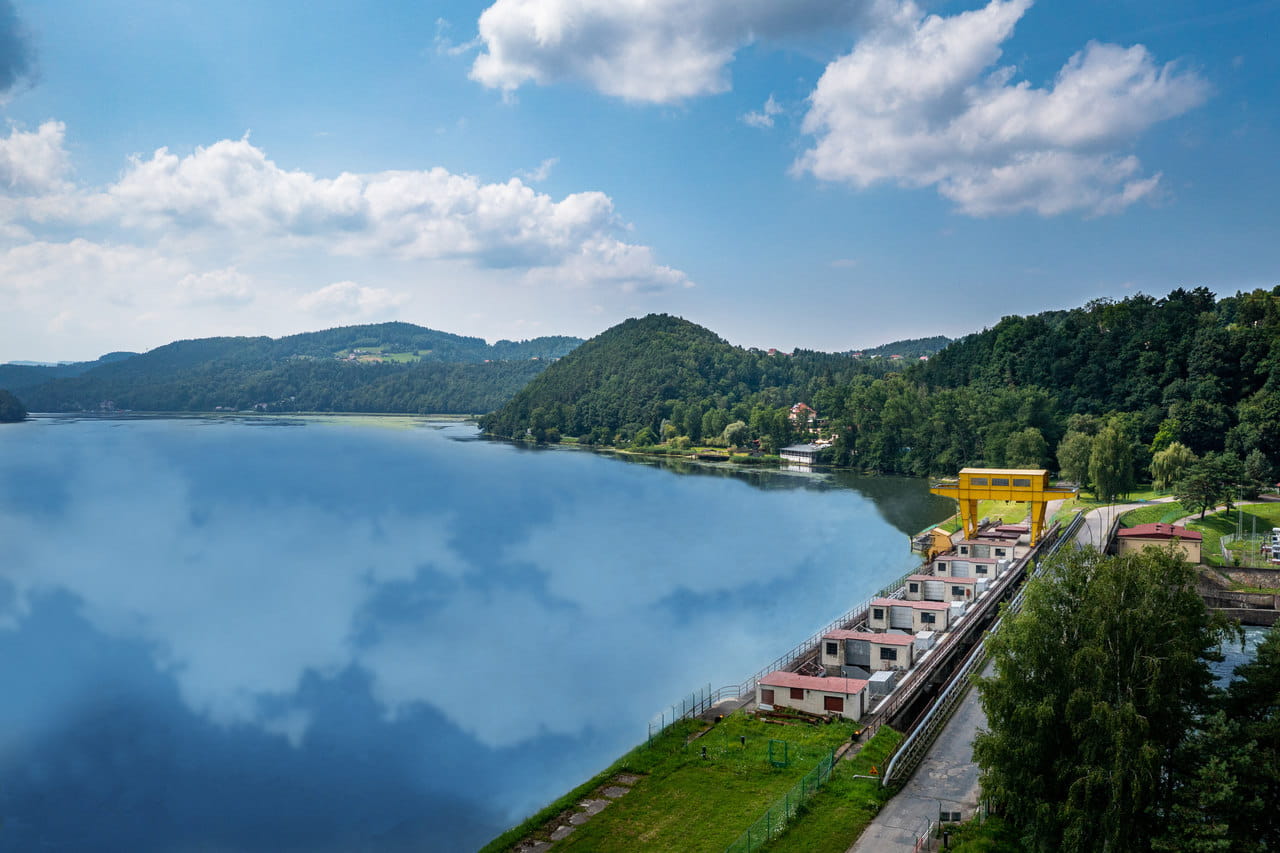

Zaporę ziemną wybudowano ze żwiru oraz piasków gruboziarnistych z ekranem w postaci płyt betonowych.

Ostatnia modernizacja:
Hydrozespół nr 1 - 2005 r.
Hydrozespół nr 2 - 2004 r.

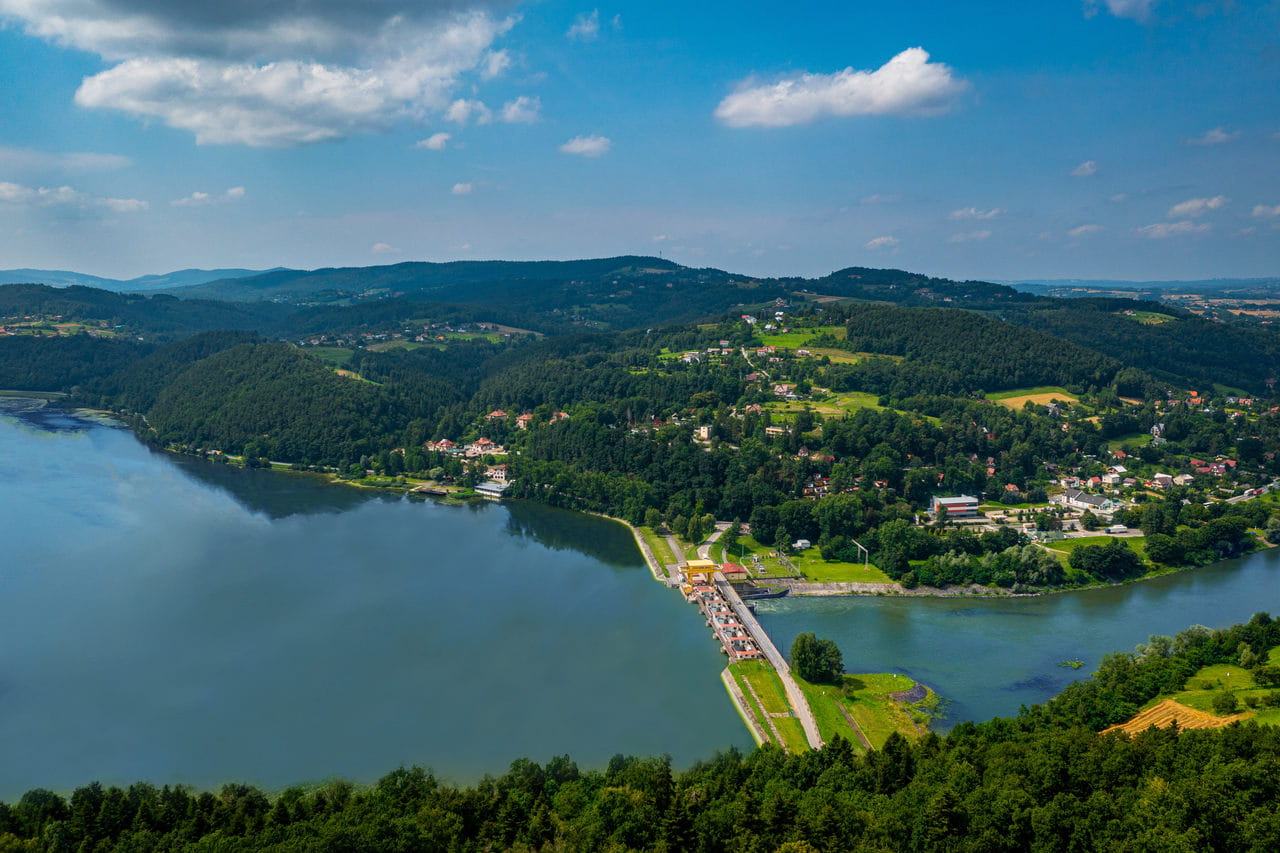

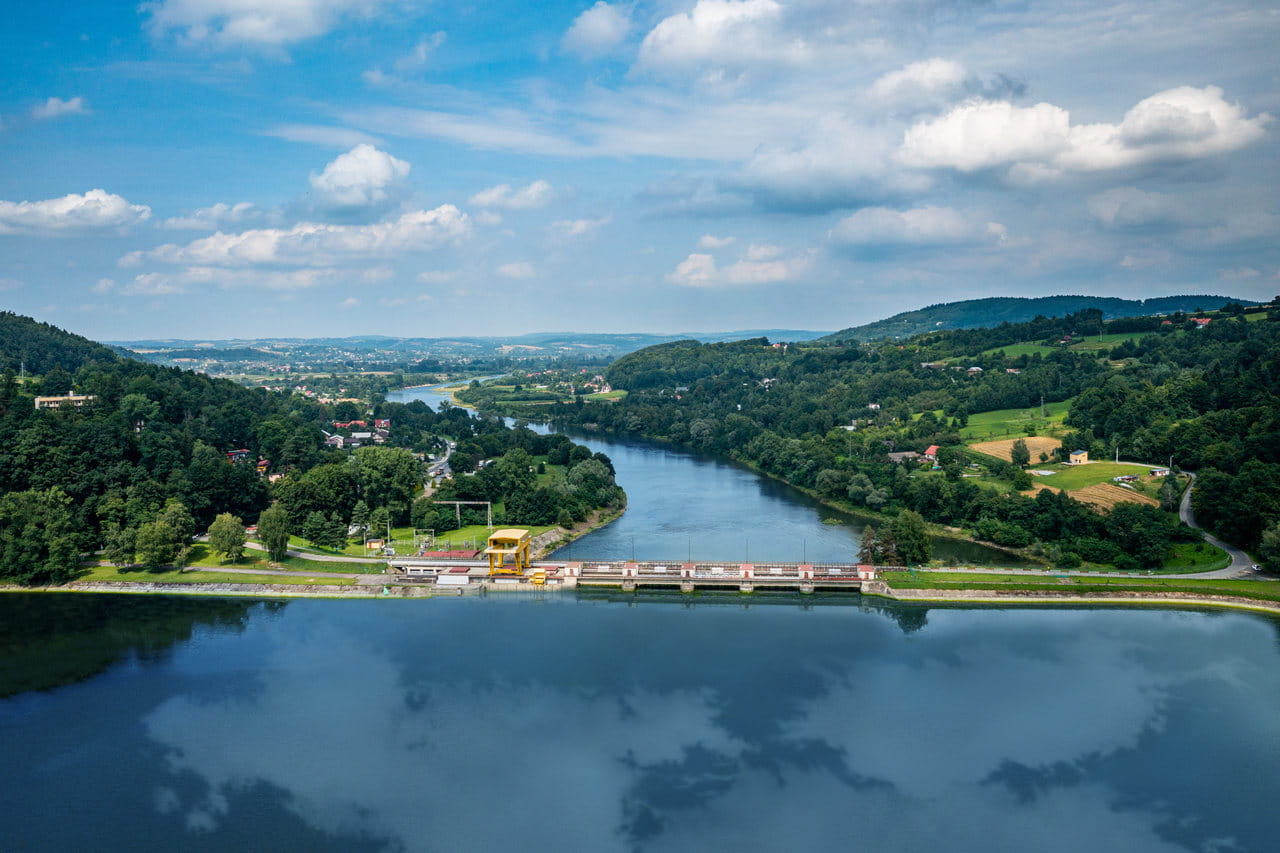

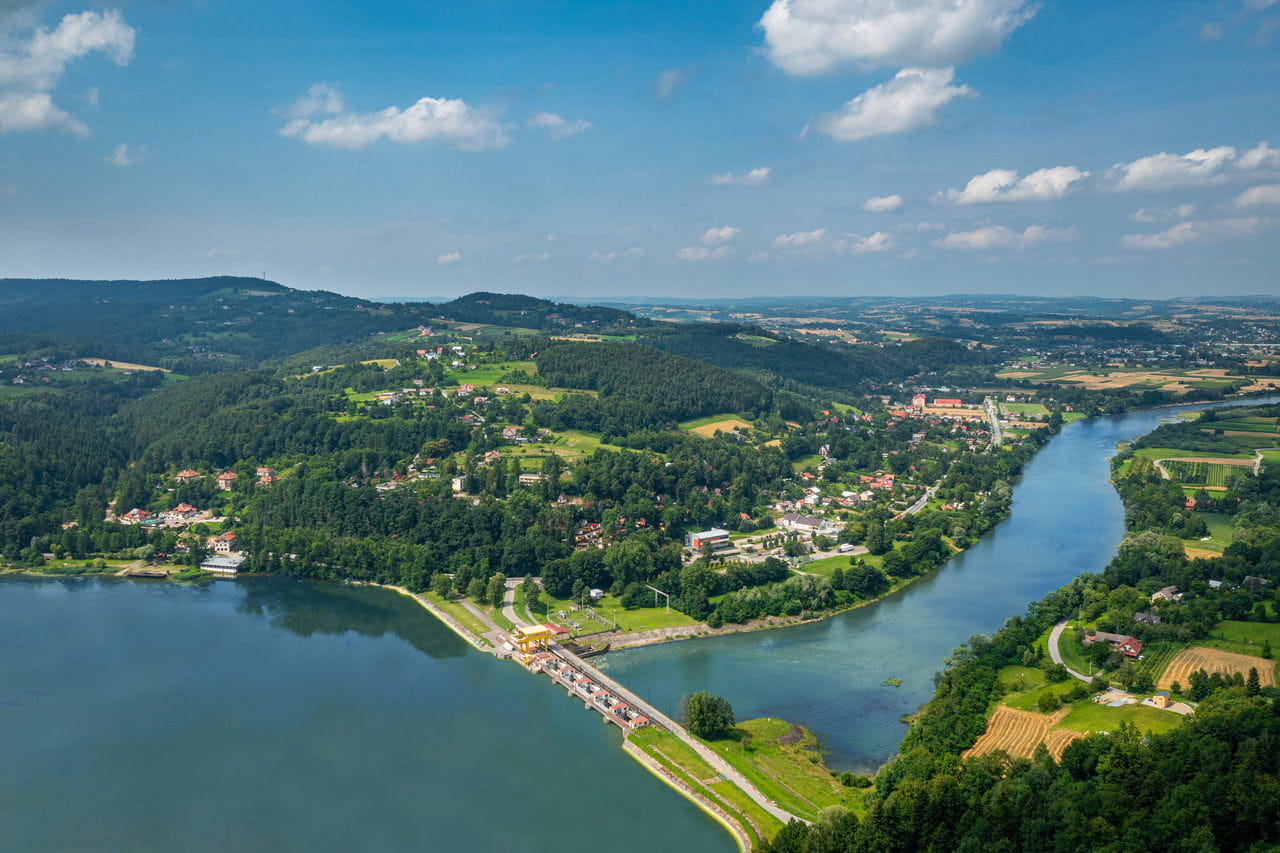

Zdjęcia elektrowni

Zobacz galerię zdjęć naszej elektrowni wodnej Czchów

Dane techniczne

  •  Km rzeki  Dunajec 67+420
     Wysokość [m] 12,5
     Długość w koronie w [m]  430
     Szerokość u podstawie w [m]  64
     Szerokość w koronie w [m]  21
     Pojemność zbiornika w [mln m3]  8
     Powierzchnia zbiornika w [ha]  346
     Długość zbiornika w [km]  9
  • Dane Turbozespołu  Nr 1 Nr 2
     TURBINA
     Rok budowy  1954  1950
     Typ  Kaplan  Kaplan
     Wytwórca  Voith  Charmiles
     Moc instalowana [kW]  4300  4700
     Natężenie przepływu [m3/sek]  60,0  70,0
     Spad [m] 8,0  8,0
     Prędkość obrotowa [obr/min] 150  150
     GENERATOR
     Rok budowy  1954  1950
     Typ  asynchroniczny  asynchroniczny
     Wytwórca  Siemens  Oerlikon
     Moc [kVA]  4800  5250
     Współczynnik mocy  0,8  0,8
     Napięcie [kV]  6,3  6,3
     Prędkość obrotowa [obr./min]  150  150
