Lokalizacja

Jeśli jedziesz od strony Pilchowic w kierunku Wlenia i skręcisz w lewo tuż przed wiaduktem kolejowym, dojedziesz do niewielkiej elektrowni wodnej Pilchowice II, która wybudowana została na rzece Bóbr w miejscowości Nielestno.

Historia

Pilchowice II uruchomiono 13 października 1927 roku.

Charakterystyka

Jest to elektrownia przepływowa, derywacyjna.

Poznaj naszą elektrownię

Niewielki obiekt w niczym nie przypomina otoczonej potężną zaporą elektrowni Pilchowice I. Pilchowice II uruchomiono 13 października 1927 roku. Jest to elektrownia przepływowa, derywacyjna.

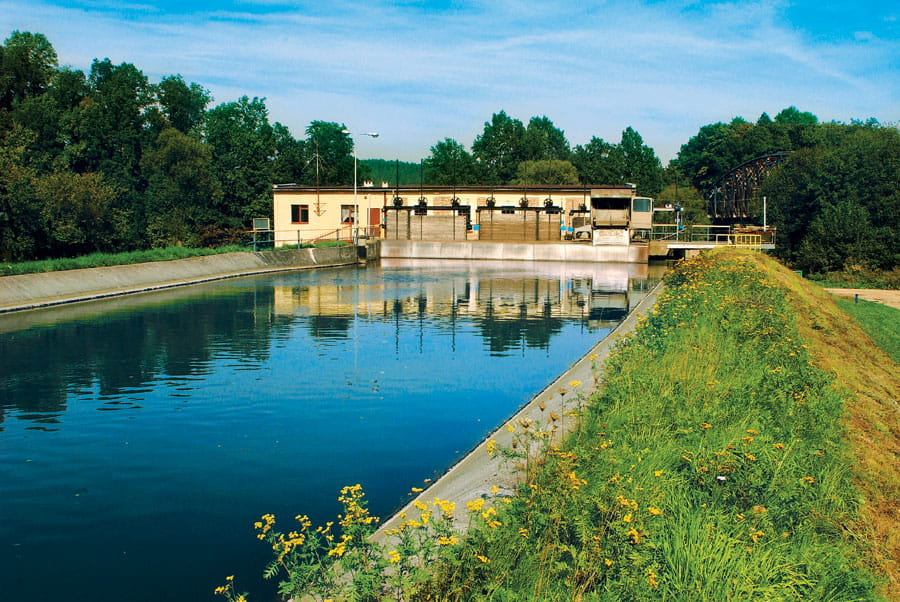

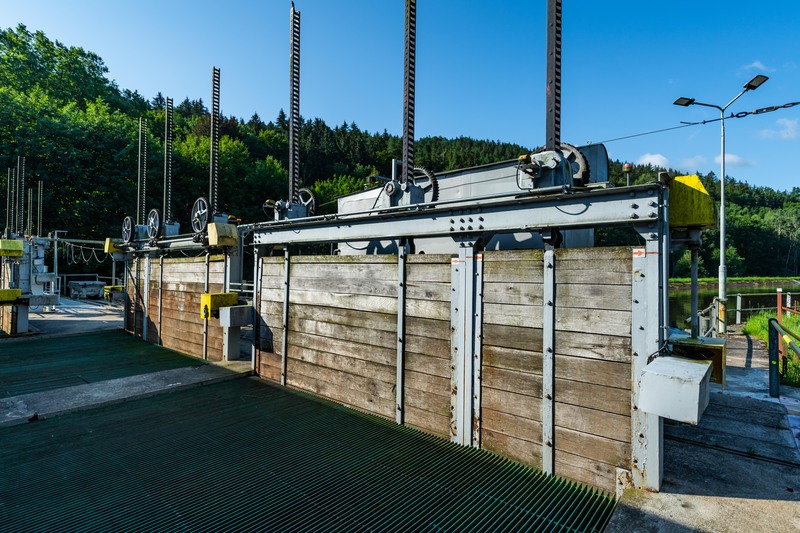

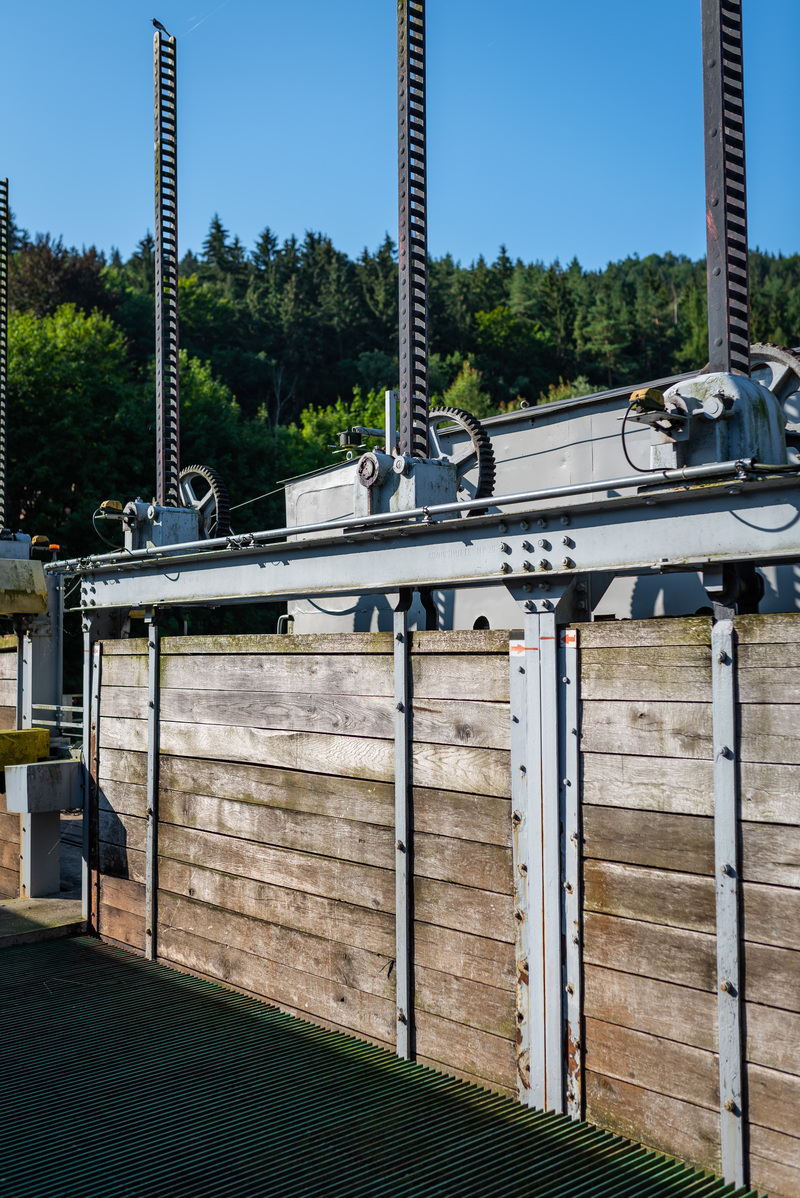

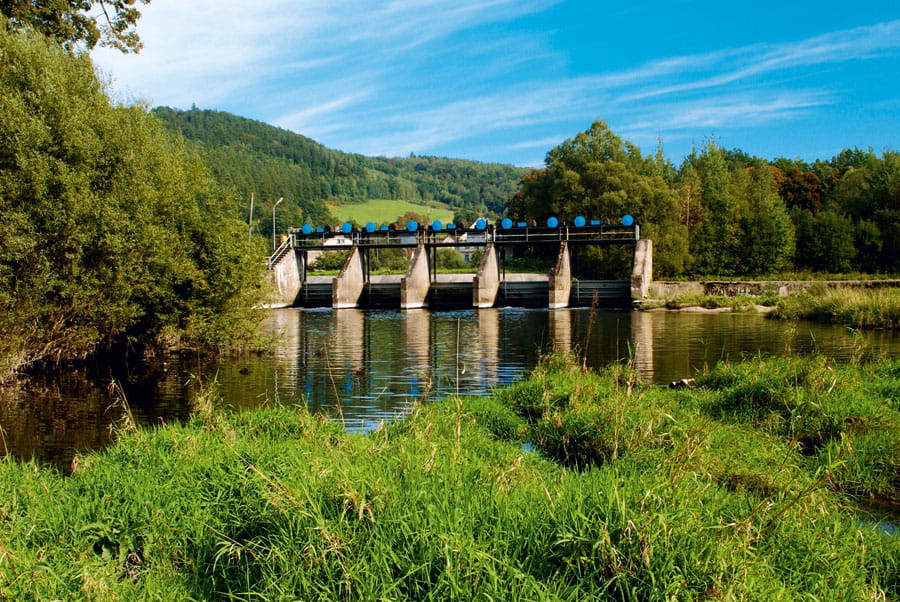

Derywacja w postaci kanału otwartego o długości 1396 m, biegnącego częściowo w wykopie i częściowo w nasypie, pozwoliła na uzyskanie dla elektrowni spadu w wysokości 5 m. Wodę piętrzy jaz o długości całkowitej 101 m.

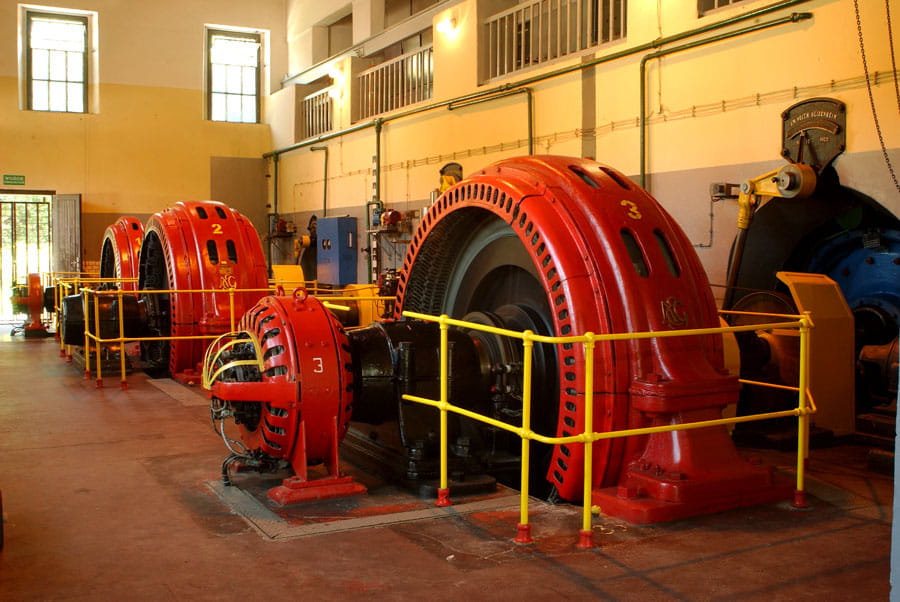

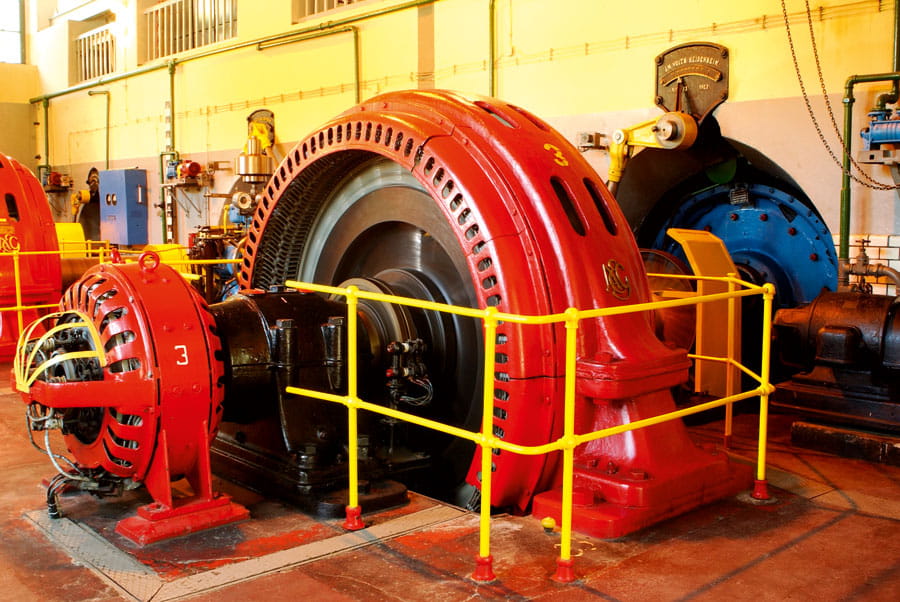

W hali maszyn zainstalowano trzy różne turbozespoły z turbinami Francisa firmy J.M. Voith i generatorami synchronicznymi produkcji AEG.

Zdjęcia elektrowni

Zobacz galerię zdjęć naszej elektrowni wodnej Pilchowice II

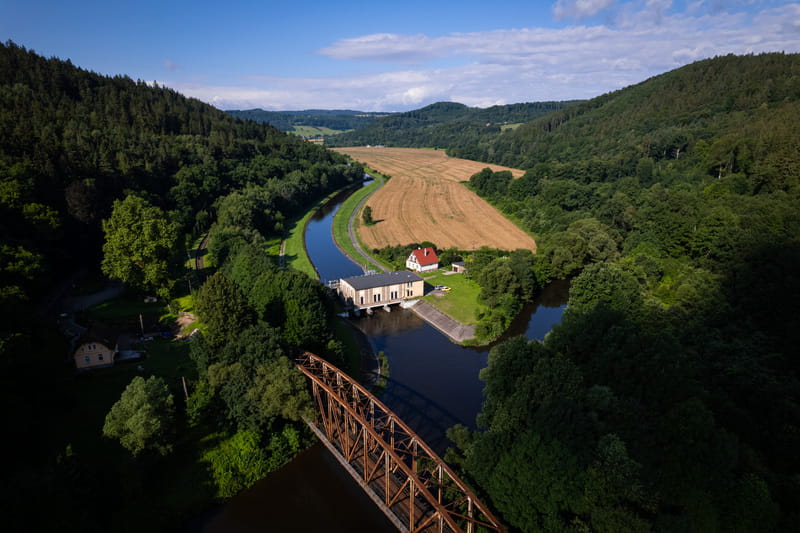

Widok mostu kolejowego i elektrowni wodnej z lotu ptaka

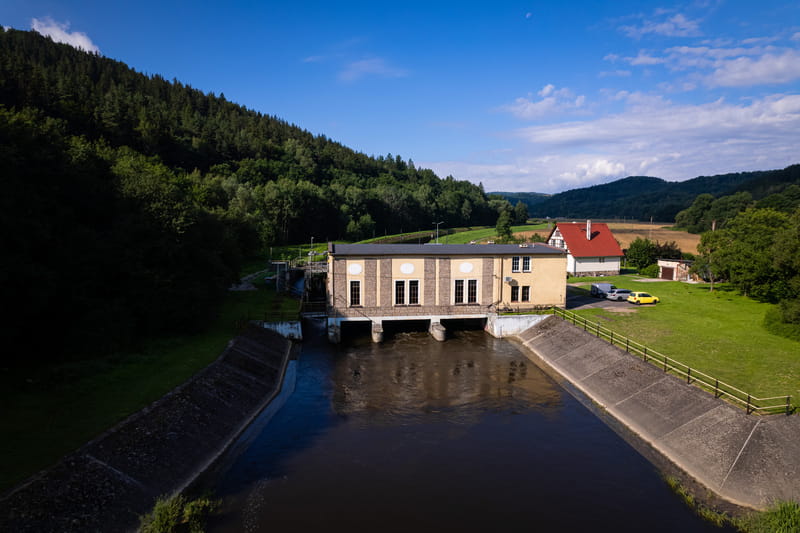

Budynek elektrowni wodnej od strony dolnej wody

/ 10

Pobierz plik ()

Parametry techniczne elektrowni

Dane Turbozespołu	Nr 1	Nr 2	Nr 3
TURBINA
Rok budowy	1927	1927	1927
Typ	Francis	Francis	Francis
Wytwórca	AEG	AEG	AEG
Moc instalowana [kW]	147	364	368
Natężenie przepływu [m³/s]	3,85	9,75	9,75
Spad [m]	3,0	3,0	3,0
Prędkość obrotowa [obr/min]	187	187	187
GENERATOR
Rok budowy	1927	1927	1927
Typ	synchroniczny	synchroniczny	synchroniczny
Wytwórca	AEG	AEG	AEG
Moc [kVA]	160	420	450
Współczynnik mocy	0,8	0,8	0,8
Napięcie [kV]	10,5	10,5	10,5
Prędkość obrotowa [obr./min]	187	187	187
